| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

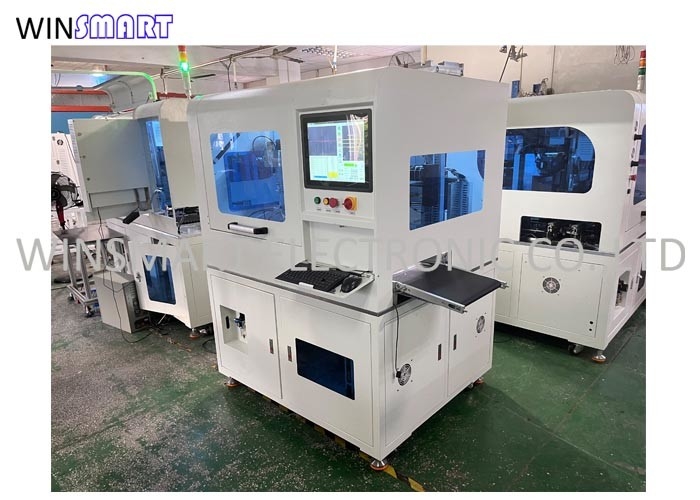

다기능 PCB 디패널링 분리기, V 절단 및 탭 보드에 대한 2 개의 스핀들
PCB 디패널 분리 장치 설명:
2 스핀들 (spindles) 을 가진 다기능 PCB 디패널링 분리기는 PCB, 특히 V 절단 및 탭 보드를 분리하기 위해 설계된 전문 기계입니다.그것은 PCB의 다양한 유형을 수용하기 위해 두 개의 스핀드를 갖추고 있습니다이 기계는 다양하며 V 절단 보드 및 프레싱 브리지 보드 모두를위한 광범위한 PCB 제조 프로세스에 적합합니다.
PCB 디패널링 분리기 기능:
2 스핀들 (spindles) 을 가진 다기능 PCB 디패널링 분리기의 주요 기능은 PCB, 특히 V 절단 및 탭 보드를 분리하는 것입니다. 다음과 같은 기능을 수행합니다.
V 절단 분리: 기계는 스핀들 중 하나를 사용하여 PCB의 V 절단 분리 작업을 수행합니다.그것은 선에 미리 정의 된 V- 절단 라인을 따르고 스트레스 또는 손상을 일으키지 않고 정확하게 분리.
탭 보드 분리: 기계는 다른 스핀드를 사용하여 탭 보드를 분리합니다. 각 PCB의 무결성을 유지하면서 개별 보드를 연결하는 탭을 제거하도록 설계되었습니다.
커스터마이징: 기계는 특정 PCB 설계 및 요구 사항에 따라 사용자 정의를 허용합니다. 다양한 보드 크기, 모양 및 두께를 수용하기 위해 쉽게 조정 할 수 있습니다.
PCB 디패널링 분리기 특징:
듀얼 스핀들: 두 개의 스핀들을 포함하면 기계가 V-컷과 탭 보드를 모두 처리할 수 있으며, PCB 디펜링 프로세스에서 다양성과 효율성을 제공합니다.
정밀 분리: 기계는 PCB의 정밀 분리, 보드의 무결성을 유지하고 스트레스 또는 구성 요소에 대한 손상을 최소화합니다.
조정 가능한 매개 변수: 기계는 절단 속도, 스핀드 압력, 공급 속도와 같은 조정 가능한 매개 변수를 제공합니다.다양한 PCB 재료와 두께에 최적의 절단 성능을 허용합니다..
사용자 정의 할 수있는 절단 경로: 기계는 PCB 설계 요구 사항에 따라 특정 절단 경로를 따라 프로그래밍 할 수 있으며 다양한 모양과 크기를 수용 할 수 있습니다.
컨베이어 시스템: 기계는 분리 과정에서 PCB의 원활한 이동을 촉진하기 위해 컨베이어 시스템을 포함하고 효율성과 생산성을 향상시킵니다.
PCB 분리 장치 사양:
| 항목 | SMTID3 |
| 작업 영역 | 250x200mm, 0-80mm ((Z) |
| CCD | 540 |
| 스핀들 | 중국 브랜드 |
| 나사 막대, 안내 레일, 모듈 | 중국 브랜드 |
| 세르보 모터 | 파나소닉 |
| 전기 정적 제거기 | ADK-801ADK-801 |
| PC | 산업용 |
| 모션 컨트롤 카드 | PI9074 |
| 모니터 | 17인치 |
| 운영체제 | 윈도우 10 |
| 스핀드 속도 | 40000RPM |
| XYZ 구동 속도 | XY.800mm/s, Z.300mm/s |
| 절단 속도 | 0-80mm/s |
| 절단 정확성 | ±0.05mm |
| 전체 전력 | 5KW |
| 작업 플랫폼 | 회전 트레이는 두 방향으로 절단 할 수 있습니다 |
| 스핀들 냉각 시스템 | 공기 냉각 |
| 진공청소기 전력 | 3.5kW 380V 3단계 (선택상 상단 및 하단 진공 청소) |
| 공기 압력 | 00.5-0.7MPa |
| 소음 조절 | < 80 dB |
| 안전장치 | 안전문과 센서 |
| 작동 모드 | 인라인 |
| PCB 로딩 | 조절 가능한 공급 컨베이어 |
| 자동 오류 탐지 및 유지보수 모드 | 자기 진단 기능, 실시간 오류 정보 표시 및 직관적으로 문제 해결을 위해 각 IO 포트의 상태를 검색 |
| 기술 지원 및 교육 | 장비 운영, 프로그래밍, 하드웨어 유지보수 및 교육 서비스를 제공 |
| 시력 시스템 | CCD 시각 위치 수정 시스템 |
| 높이 조절 | 50~70mm |
| 경고등 | 삼색등 |
| 작업 범위 보호 커버 | 헥사헤드럴 문의 장님 보호 모드 |
| 차원 | 1000 ((L) x1010 ((W) x1860 ((H) mm |
| 무게 | 약 1000kg |
PCB 분리 장치 작동 원리:
2개의 스핀들 (spindles) 을 가진 다기능 PCB 탈판 분리기는 처리되는 특정 PCB 유형에 따라 작동합니다.
V 절단 분리: 기계는 스핀들 중 하나를 사용하여 PCB에 미리 정의된 V 절단 선을 따라갑니다. 스핀드는 제어 된 압력을 가하고 V 절단 경로를 따라 움직입니다.스트레스나 손상을 일으키지 않고 정확한 분리를 보장합니다.
탭 보드 분리: 기계는 다른 스핀드를 사용하여 개별 보드를 연결하는 탭을 제거합니다. 스핀드는 지정된 탭 영역에 위치하고 제어 된 힘을 가합니다.각 PCB의 무결성을 유지하면서 탭을 분리하는 것.
PCB 디패널링 분리 장치 구성 목록:
1직선 PCB 디펜링 분리기 x 1 단위
2진공 청소기 x 1 단위
3톱 칼 x 5 pcs
4라우팅 비트 x 50 pcs
5사용 설명서 x 1 PC
6운영 비디오와 설정 비디오
|
