제품 상세 정보:
|
| 색깔: | 하얀색 | PCB 재료: | FR4, 알루미늄 |
|---|---|---|---|
| PCB 두께: | 0.8-3.0mm | 신청: | 탭 PCBA 패널 |
| 절단 정밀도: | ±0.05mm | 최대 PCB 크기: | 280x320mm |
| 특징: | 최고 절단 | 진공 청소기: | 위/아래 |
| 라우팅 비트: | 직경 0.8-2.5mm | 사용자 매뉴얼: | 1개 |
| 보증: | 2 년 | 현장 설치: | 예 |
| 상품명: | PCB 디패널링 라우터 | ||
| 하이 라이트: | 루터 머신을 데파네링 PCBA PCB,Ｆ 1.2.88 버전 PCB 디파넬링 루터 머신,두축 미끄럼 테이블 PCB 절단기 |
||

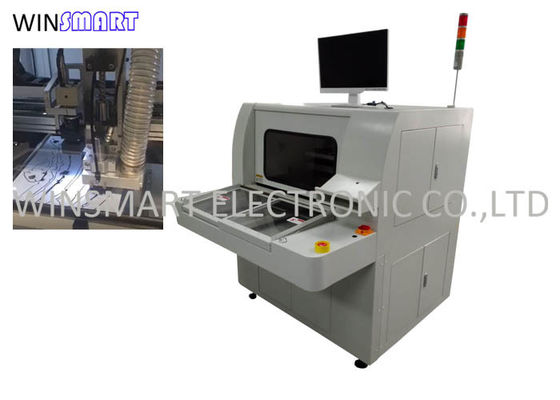

알루미늄 PCBA를 위한 PCB Depaneling 대패 기계 PCB 분리기 대패 기계
PCB Depaneling 대패 특징:
1. 1.X10 확대 이미지로 프로그래밍이 쉬워지고 포인트 설정의 정확도가 높아집니다.
2. 2개의 슬라이딩 테이블은 인앤아웃 동작을 동시에 제공하여 택 타임을 줄여 생산성을 향상시킵니다.
3. AUTO MARK 오프셋 시스템. CCD 이미지는 절단하기 전에 불필요한 실수를 줄이기 위해 경로 또는 라우팅을 확인 및 시뮬레이션할 수 있습니다.
4. 120M 절단이 완료되면 작업자에게 라우팅 비트를 변경하도록 상기시키는 라우팅 비트 수명 확인 및 경보 시스템이 있습니다.그리고 라우팅 비트 첫 번째 2mm는 첫 번째 밀링 지점을 자르고, 중간 2mm는 두 번째 밀링 지점을 자르고, 마지막 2mm는 수명을 늘리기 위해 세 번째 밀링 지점을 자릅니다.
5. CCD 이미지는 절단하기 전에 불필요한 실수를 줄이기 위해 경로 또는 라우팅을 확인 및 시뮬레이션할 수 있습니다.
PCB Depaneling 대패 명세:
| I. 하드웨어 | |
| 축 | 사이코텍(KAVO) 4025HY |
| CCD | Sony 520 라인 산업용 카메라 |
| 렌즈 | 컴퓨터 EX2C |
| 나사 | TBI 정밀 접지 볼 나사 수입 |
| 가이드 | HIWIN 확장 수입 선형 가이드 레일 |
| 모터 | 파나소닉 |
| I/O 제어 카드 | HFC PCI-9074 |
| 운전자 제어 카드 | HFC PCI-9074 |
| I/O 카드 | PCI-9074-64개/-38개 |
| 정적 정리 | STATIC-ST401A 시리즈 |
| 컴퓨터 | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| 기계 인터페이스 | AOC LCD17", 로지텍 마우스 |
| 2. 소프트웨어 | |
| 제어 시스템 | Windows XP Professional(Service3,v.3244) |
| 조작 GUI | 영어 윈도우 XP |
| 프로그램 편집 | 인라인 |
| 비전 시스템 | CCD AOTU 오프셋 |
| 제어 시스템 | F 1.2.88 버전 |
PCB Depaneling 대패 다른 모형:

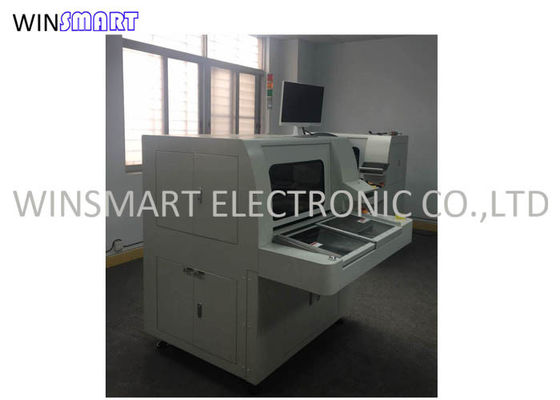

PCB Depaneling 대패 세부사항:
PCB 디패널링 라우터 FAQ:
1.A: 라우팅 비트의 수명은 얼마입니까?
Q:150-300미터.
2.A: 이 모델은 알루미늄 PCB 보드를 절단할 수 있습니까?
Q: 예, 가능합니다.
3.A: PCB 포지셔닝은 어떻습니까?
Q: 포지셔닝을 위해 맞춤형 지그를 사용합니다.
4.A:인라인 PCB 라우터용 스핀들은 무엇입니까?
Q:독일 SycoTec 4025.
5.A: 그것을 포장하는 방법?
Q:라우터와 청소기는 진공청소 후 별도의 나무 케이스에 포장되어 있습니다.
6.A: 현장 설치 및 교육이 가능합니다.
Q: 예, 사용할 수 있습니다.
7.A: 인도 조건은 무엇입니까?
Q: 우리는 전 작업, FOB, CIF, DDU, DDP 등을 받아들입니다.
PCB Depaneling 대패 포장:
우리의 서비스:
1. 평생 기술 지원 및 2년 보증.
2. 품질에 문제가 있는 경우 무료 교환 또는 환불이 이루어집니다.
3. 12시간 이내 빠른 응답/피드백
4. 해외 설치 및 교육을 위해 엔지니어를 파견할 수 있습니다.
5. 운송으로 인한 손상을 방지하기 위한 견고한 포장.
