제품 상세 정보:
|
| 현장 설치: | 예 | PCB 재료: | FR4, MCPCB |
|---|---|---|---|
| 세륨 증명서: | 예 | 패키징: | 합판 상자 |
| 정확성: | ±0.05mm | 이름: | 자동 Pcb 천공기 |
| 하이 라이트: | MCPCB 전자적 천공기,움직일 수 있는 하부 다이 PCB 천공기,CEM PCB 천공기 |
||

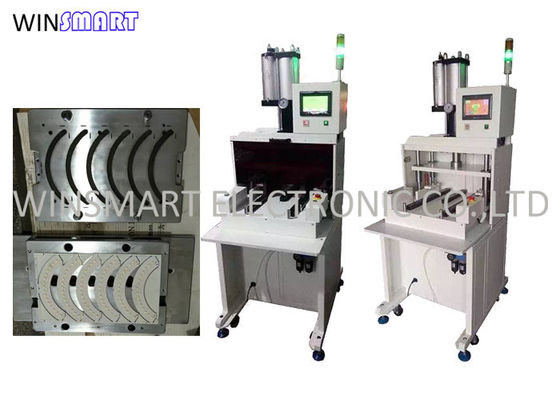

금속 PCB 보드를 위한 기계 PCBA 펀치를 펀칭하는 자동 PCB
작용하세요 :
그것은 점과 인지 홀로 연결되는 PCB / FPC를 위해 설계되고 고효율 정확성 스탬핑과 펀칭 효과를 가지고 있습니다. 그것은 현재 시장에서 PCB 변형인 보증 슬리팅 FPC 일 뿐입니다.
그것의 최소 절단 정확성은 특별한 호리호리한 PCB에 대해 ±0.05mm입니다. 맥스 작업 영역은 460*320mm입니다.
PCB가 기계 특징을 펀칭합니다 :
1.펀칭에 의한 디파넬링 PCB / FPC는 설명서에 의해 초래된 미세균열을 회피하기 위해, 죽습니다.
2.강성을 위한 철 구조를 던지세요. 펀칭 다이는 변하기 쉽습니다. 펀칭 다이의 쉬운 설치.
3.쉬운 적재와 언로딩피크비 펀치 die| FPC die| PCB 펀치 mold| FPC 곰팡이를 위한 움직일 수 있는 하부 다이
PCB 천공기 상술 :
| 작업 영역 | 460*320mm |
| 동작 압력 | 0.45-0.7Mpa |
| 정확성을 줄이기 | ±0.05mm |
| 순환 주기 | 7-15 초 |
| 출력 | 8T |
| PCB / FPC 두께 | 0.08-3.5MM |
| PCB / FPC 재료 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절삭 방식 | 펀칭 |
| 펀치 정착물 | 다이 세공(주형) |
| 작동하는 특성 |
LCD는 전시하고 자동적으로 수를 기록합니다의 가공물, 자동 펀칭 |
| 송신 포트 | 국제 기준 |
| 연산어 | 영어 |
| 타격 | 50MM |
| 주형 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 차원 | 820x740x1750mm |
| 기계 하중 | 680kgs |
펀칭은 죽습니다 :
