| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

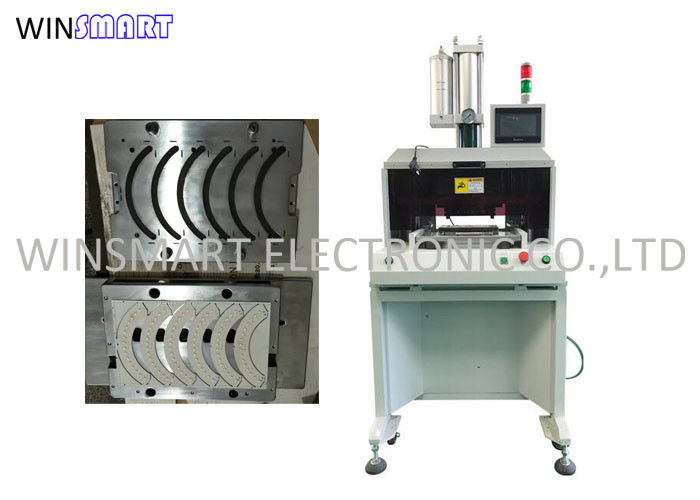

3-15 톤 공기 구동 PLC 제어 FPC 다이 툴링 PCB 펀칭 머신
PCB 펀칭 머신 개요:
PCB 펀칭 기계는 일반적으로 PCB 패널의 지정 된 깨지기 지점에 압력을 가하는 펀칭 메커니즘이있는 견고한 프레임으로 구성됩니다.기계는 개별 PCB를 깨끗하고 효율적으로 패널에서 분리하기 위해 수동 또는 자동으로 작동.
PCB 펀칭 기계는 조립 과정이 완료된 후 개별 PCB를 패널에서 분리하는 데 사용됩니다.
다이 툴링 단계를 변경:
1. 상부 곰팡이를 고정 스크루를 풀고
2위쪽 곰팡이 제거
3. 낮은 곰팡이를 고정 스크루를 풀고
4아래쪽 곰팡이를 제거해
5. 새 하부 곰팡이를 설치 로킹 나사
6. 새 상부 곰팡이를 잠금 나사를 통해 삽입
7. 낮은 곰팡이에 PCB / FPC를 넣어
8. 시작 버튼을 누르면, 아래 폼은 절개를 위해 펀칭 위치에 슬라이드
PCB 펀칭 머신 사양:
| 작업 영역 | 400*300mm |
| 작업 압력 | 0.45-0.7Mpa |
| 절단 정밀도 | ±0.05mm |
| 사이클 시간 | 7~15초 |
| 출력 | 8T |
| PCB/FPC 두께 | 00.08-3.5MM |
| PCB/FPC 재료 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절단 모드 | 펀칭 |
| 펀치 고정 장치 | 도형 도구 (조형) |
| 가동재산 |
LCD 디스플레이, 자동으로 기록 가공제품, 자동 펀칭 |
| 전송 포트 | 국제 표준 |
| 운영 언어 | 영어 |
| 뇌졸중 | 50MM |
| 곰팡이 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 차원 | 820x740x1750mm |
| 기계 무게 | 580kg |
PCB 펀칭 기계의 특징:
1. 수동으로 인한 미세 균열을 피하기 위해 펀칭 다이를 사용하여 PCB/FPC 판을 제거합니다.
2- 다이 도구는 변경 가능
3펀싱 도어 설치가 쉽다
4. PCB를 로딩 및 배하하는 것이 편리합니다
5- 쉬운 조작, 안전 보호 시스템
6. 공기 실린더로 구동
PCB 펀칭 기계의 응용:
그것은 PCB 조립, 프로토타입 제조, 소량 생산 및 사용자 정의 PCB 제조에서 널리 사용됩니다..
PCB 펀칭 기계 장점:
정밀 절단: PCB 펀칭 기계는 PCB를 PCB를 손상시키지 않고 PCB를 깨끗하게 분리 할 수있는 정확한 절단 및 펀칭 기능을 제공합니다.
효율성: 이 기계들은 PCB를 패널에서 분리하는 과정을 자동화하여 수동 노동을 줄임으로써 생산 효율성을 높입니다.
비용 효율성: PCB 펀칭 기계는 PCB 분리 프로세스를 효율화하고 물질 낭비를 최소화함으로써 생산 비용을 줄이는 데 도움이됩니다.
다양성: 딱딱하고 유연하고 딱딱한 플렉스 보드를 포함하여 다양한 유형의 PCB에 적합하며 PCB 제조에서 다재다능한 도구가됩니다.
도구 들 의 비용 을 최소화 함: PCB 펀칭 기계는 쉽게 교환 가능한 펀칭 다이를 사용하여 다른 PCB 설계에 대한 도구 비용을 최소화 할 수 있습니다.
개선 된 작업 흐름: 이 기계들은 PCB를 패널에서 분리하는 과정을 가속화함으로써 PCB 제조의 업무 흐름을 향상시키는 데 기여합니다.
PCB 펀칭 기계 납품 조건:
1전직/FOB/CIF/DDU, 고객까지
2. 생산 유도 시간: 7-15 일 맞춤형 가죽 도구를 만들고 펀싱 머신으로 테스트
|
