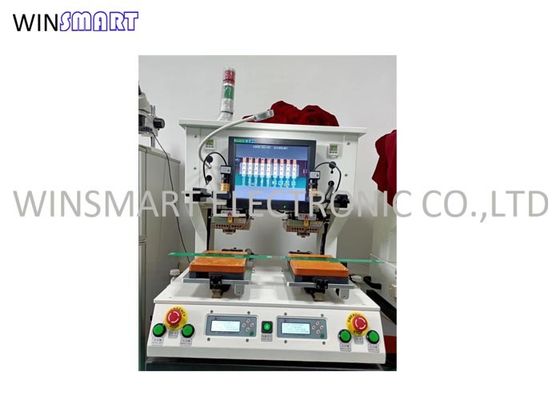

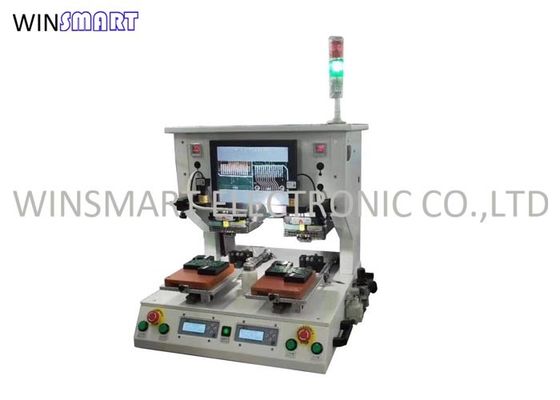

매뉴얼 공급 2 열패드 핫바 솔더링 머신

와이어와 PCBs 납땜을 위한 자동 핫바 솔더링 머신

원리 :

1. 펄스 출력 가열 방법은 몰리브덴과 티타늄과 같은 펄스 전류가 높은 저항 재료를 통해 흐를 때 발생된 주울열을 이용합니다. 일반적으로, 활기 넘치는 곳은 가열 노즐의 프런트 엔드에 연결되고 발생된 전력이 세트 온도의 정확성을 보증하기 위해 실시간으로 제어전원공급장치에 뒤로 공급됩니다.

2. 펄스 전류 가열 기구는 땜납이 녹을 필요가 있을 때 단지 전기 가열을 수행하는 즉각적 가열 방법입니다.

3. 금속 용접 결합 팁은 경향 통과가 통과하여 그리고 나서 땜납을 녹일 때 뜨거워집니다. 땜납이 녹은 후, 에너지를 공급하는 것을 멈추고 냉각되세요. 땜납이 굳어질 때까지 압 상태는 있고 잘못된 납땜 또는 플로팅 없는 높은 신뢰도 납땜이 획득될 수 있습니다.

핫바 용접기의 역할 :
1. 펄스 가열 동력 공급 : 핫 프레셔 용접노즐을 통한 전류.
2. 펄스 가열 헤드 : 봄까지 용접 재료에 압력을 가하고 압력을 조정하세요.
3. 핫 프레셔 용접노즐 (전극) : 주울열을 발생시키는 부분이 노즐을 용접하는 시트와 노즐을 용접하는 큰 핫 프레셔로 나누어졌습니다

특징 :

1. 유일한 펄스 히트 기술은 납땜 헤드 난방을 빨리 제공합니다.

2. 상품의 넓은 범위에 대해 프로그램 가능한 납땜 온도, 가열율과 지속 시간.

3. 그러므로 정확 온도 귀환 제어를 제공하면서, 열전대는 작업 표면과 열패드의 가까이에 고쳐집니다.

4. 분명히 눈에 보이는 LED 디스플레이와 폐쇄 고리 PID 온도 제어.

5. 납땜 시간은 프로그램 가능할 수 있고, 온도에 의해 일어납니다.

6. 떠있는 열패드는 참여될 열패드 머리와 부품 사이에 일관된 압력과 열 전도를 보증합니다.

7. 정확한 힘 제어를 위한 LCD 디스플레이와 프로그램 가능한 압력 스위치.

8. 배율 렌즈와 CCD 카메라 시스템은 미세-피치 위치설정을 위해 개선될 수 있습니다.

상술 :

기계 세부 사항 :

열처리 봉합 파라트메테르 :

1. 온도 범위 : 50C 내지 600C

2. 온도 정확도 : ±1' Ｃ

3. 회사채 타이머 : 0-12 초

4. 채권 기압 : 0.4-0.6MPa

5. 압력 정확도 : ±0.05MPa

6. 맥스 본드 힘 : 1100N
