| Brand Name: | Winsmart |
| Model Number: | SMTD10 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

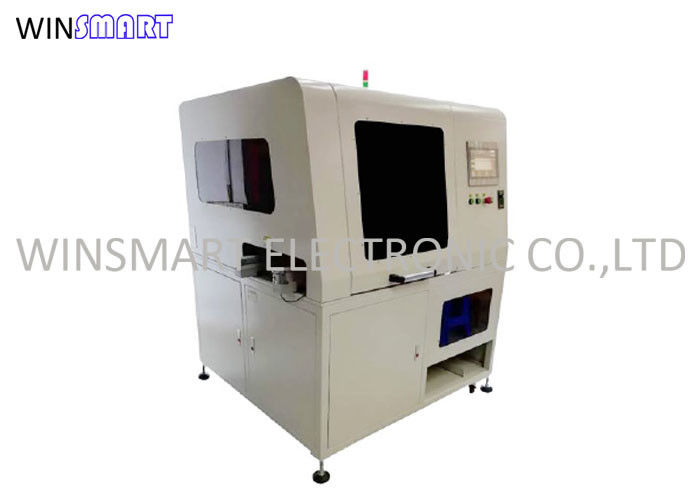

회전 가능한 작업 테이블과 함께 완전 자동 FR4 PCB 디 패널라이저 기계
완전 자동 PCB 디패니라이저 소개:
1이 PCB 디펜일라이저는 디펜일링의 품질을 더욱 향상시킬 수 있습니다.
2. 그것은 V-그루브 XY 쌍방향 자동 절단을 실현할 수 있습니다, Burr없이 알루미늄 & FR4 보드를 절단, 완전 자동 depaneling을 실현하기 위해 조립 라인을 연결할 수 있습니다,수동으로 보드를 넣을 필요가 없습니다, 제품을 교체 할 때 직접 절단 도어와 흡수 노즐을 교체하십시오.
완전 자동 PCB 디패니라이저 기능:
1디펜일라이저는 PCB 보드 디펜일링에 사용됩니다.
2그것은 자동 공급 및 자동 로딩의 기능을 가지고 있으며, 기계는 작동하기 쉽습니다.
3각 매개 변수의 설정은 보드 공급 및 보드 디펜링의 일관성을 보장합니다.
4미쓰비시 PLC와 타이완 터치 스크린을 사용하여 조작 인터페이스는 간단합니다.
5효율성: 15s / PC (150x150mm, 8 블레이드 세트).
완전 자동 PCB 디 패널라이저 특징:
1여러 절단기의 단일 그룹은 자동으로 나눌 수 있으며 다른 제품에 따라 다른 절단기를 만들 수 있습니다.
2안전성 확보를 위해 아크릴 커버가 장착되어 있습니다.
3전기 제어 부분은 인간-기계 인터페이스에서 선택 할 수 있습니다.
4칼 폼 밑에 먼지 모기판이 있어요
5. 평면 용접 프레임, 금속 밀폐 판, 표면에 철 페인트 구리를 채택합니다.
6모든 V-구조 패널에 적합합니다.
완전 자동 PCB 디패니라이저 사양:
| 기계 차원 | 이름 | 인라인 V-컷 PCB 디패니라이저 |
| 차원 | 1350*1200*1800mm | |
| 무게 | 600kg | |
| 색상 | 흰색 | |
| 사용 요구 사항 | 전원 공급 | AC220V, 1800W |
| 공기 공급 | 0.6MPa | |
| 환경 | 깨끗하고 건조하고, 습기나 높은 온도를 피하십시오. | |
| 구성 요소와 점수 선 사이의 최소 거리 | 1.5mm | |
| PCB 패널 범위 | 12x12mm 300x250mm | |
| 흡수 | 각 단일 보드 당 흡수 노즐을 위해 최소 10x10mm를 요청 | |
| 최대 부품 높이 | 위 35mm, 아래 20mm | |
| 소프트웨어 | PLC | 지역 브랜드 |
| 매개 변수 설정 | 터치 화면 설정 | |
| 저장 | 50개의 프로그램에 사용할 수 있습니다. | |
| 터치 화면 | 타이완 브랜드 | |
| 센서 | 옴론 | |
| 블레이드 스펙 | 소재 | 일본 고강철 |
| 천사 | 10~30도 | |
| 수명 | 3,0001,000번 | |
| 칼 모양 정밀도 | 00.1mm | |
| 칼 곰팡이 시간을 교체 | 60분 | |
| 다른 기능 | 잘못된 동작 보호 | 센서, 소프트웨어 |
| 안전 보호 | 비상 정지 스위치 | |
| 전력 및 가스 차단 기능 | 네 | |
| 자기 검사 기능 | 시작 시간 모니터링, 용량 모니터링, 장비 오류 정보 및 자동 배제 시스템 |
완전 자동 PCB 디패널라이저 절단 프로세스:
1기계는 아래 절단자를 위한 절단 도어와 장착되어 있으며, 상위 보드 메커니즘의 PCB는 미리 결정된 트랙으로 전송되고, 조작자는 이동합니다.그리고 절단 다이에 PCB를 운송 하 고 진공 노즐을 사용합니다.
2. PCB가 커터 다이에 배치 된 후, 그것은 절단 위치로 이동합니다. 원형 절단기는 PCB를 썰어줍니다. 각 절단 후, 하부 절단 다이는 다시 절단 위치로 이동합니다.X 방향의 모든 V 줄무늬가 잘라진 후, 자동 회전 플랫폼은 Y 방향으로 슬리팅으로 90도 회전합니다.
3기계가 PCB를 잘라낸 후, 절단 도어가 나오고, 조작기가 움직이고, PCB와 폐기물 가장자리를 동시에 빨아들여, 폐기물을 내려 놓기 위해 폐기물 프레임을 움직입니다.그리고 그 다음은 제품을 배치하기 위해 수신 메커니즘의 트레이에 단일 보드를 이동하고 운송 라인을 통해 그것을 보내.
4. 먼지를 흡수하기 위해 기계의 커터 다이 아래에 진공 청소기가 있습니다.
전체 자동 PCB 디패니라이저 세부 사항:
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTD10 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |
회전 가능한 작업 테이블과 함께 완전 자동 FR4 PCB 디 패널라이저 기계
완전 자동 PCB 디패니라이저 소개:
1이 PCB 디펜일라이저는 디펜일링의 품질을 더욱 향상시킬 수 있습니다.
2. 그것은 V-그루브 XY 쌍방향 자동 절단을 실현할 수 있습니다, Burr없이 알루미늄 & FR4 보드를 절단, 완전 자동 depaneling을 실현하기 위해 조립 라인을 연결할 수 있습니다,수동으로 보드를 넣을 필요가 없습니다, 제품을 교체 할 때 직접 절단 도어와 흡수 노즐을 교체하십시오.
완전 자동 PCB 디패니라이저 기능:
1디펜일라이저는 PCB 보드 디펜일링에 사용됩니다.
2그것은 자동 공급 및 자동 로딩의 기능을 가지고 있으며, 기계는 작동하기 쉽습니다.
3각 매개 변수의 설정은 보드 공급 및 보드 디펜링의 일관성을 보장합니다.
4미쓰비시 PLC와 타이완 터치 스크린을 사용하여 조작 인터페이스는 간단합니다.
5효율성: 15s / PC (150x150mm, 8 블레이드 세트).
완전 자동 PCB 디 패널라이저 특징:
1여러 절단기의 단일 그룹은 자동으로 나눌 수 있으며 다른 제품에 따라 다른 절단기를 만들 수 있습니다.
2안전성 확보를 위해 아크릴 커버가 장착되어 있습니다.
3전기 제어 부분은 인간-기계 인터페이스에서 선택 할 수 있습니다.
4칼 폼 밑에 먼지 모기판이 있어요
5. 평면 용접 프레임, 금속 밀폐 판, 표면에 철 페인트 구리를 채택합니다.
6모든 V-구조 패널에 적합합니다.
완전 자동 PCB 디패니라이저 사양:
| 기계 차원 | 이름 | 인라인 V-컷 PCB 디패니라이저 |
| 차원 | 1350*1200*1800mm | |
| 무게 | 600kg | |
| 색상 | 흰색 | |
| 사용 요구 사항 | 전원 공급 | AC220V, 1800W |
| 공기 공급 | 0.6MPa | |
| 환경 | 깨끗하고 건조하고, 습기나 높은 온도를 피하십시오. | |
| 구성 요소와 점수 선 사이의 최소 거리 | 1.5mm | |
| PCB 패널 범위 | 12x12mm 300x250mm | |
| 흡수 | 각 단일 보드 당 흡수 노즐을 위해 최소 10x10mm를 요청 | |
| 최대 부품 높이 | 위 35mm, 아래 20mm | |
| 소프트웨어 | PLC | 지역 브랜드 |
| 매개 변수 설정 | 터치 화면 설정 | |
| 저장 | 50개의 프로그램에 사용할 수 있습니다. | |
| 터치 화면 | 타이완 브랜드 | |
| 센서 | 옴론 | |
| 블레이드 스펙 | 소재 | 일본 고강철 |
| 천사 | 10~30도 | |
| 수명 | 3,0001,000번 | |
| 칼 모양 정밀도 | 00.1mm | |
| 칼 곰팡이 시간을 교체 | 60분 | |
| 다른 기능 | 잘못된 동작 보호 | 센서, 소프트웨어 |
| 안전 보호 | 비상 정지 스위치 | |
| 전력 및 가스 차단 기능 | 네 | |
| 자기 검사 기능 | 시작 시간 모니터링, 용량 모니터링, 장비 오류 정보 및 자동 배제 시스템 |
완전 자동 PCB 디패널라이저 절단 프로세스:
1기계는 아래 절단자를 위한 절단 도어와 장착되어 있으며, 상위 보드 메커니즘의 PCB는 미리 결정된 트랙으로 전송되고, 조작자는 이동합니다.그리고 절단 다이에 PCB를 운송 하 고 진공 노즐을 사용합니다.
2. PCB가 커터 다이에 배치 된 후, 그것은 절단 위치로 이동합니다. 원형 절단기는 PCB를 썰어줍니다. 각 절단 후, 하부 절단 다이는 다시 절단 위치로 이동합니다.X 방향의 모든 V 줄무늬가 잘라진 후, 자동 회전 플랫폼은 Y 방향으로 슬리팅으로 90도 회전합니다.
3기계가 PCB를 잘라낸 후, 절단 도어가 나오고, 조작기가 움직이고, PCB와 폐기물 가장자리를 동시에 빨아들여, 폐기물을 내려 놓기 위해 폐기물 프레임을 움직입니다.그리고 그 다음은 제품을 배치하기 위해 수신 메커니즘의 트레이에 단일 보드를 이동하고 운송 라인을 통해 그것을 보내.
4. 먼지를 흡수하기 위해 기계의 커터 다이 아래에 진공 청소기가 있습니다.
전체 자동 PCB 디패니라이저 세부 사항:
