제품 상세 정보:
|
| 기능: | PCB 용접 | CE 승인: | 예 |
|---|---|---|---|
| 온도 프로파일: | 예 | 온도 정확도: | ±2' Ｃ |
| 열패드: | 2 | 이름: | 핫-바 납땜 |
| 하이 라이트: | 핫바 기계를 납땜질하는 Equipment,2 도를 납땜질하여 장비,프리 코팅된 핫바를 납땜질하는 주석 핫바 |
||

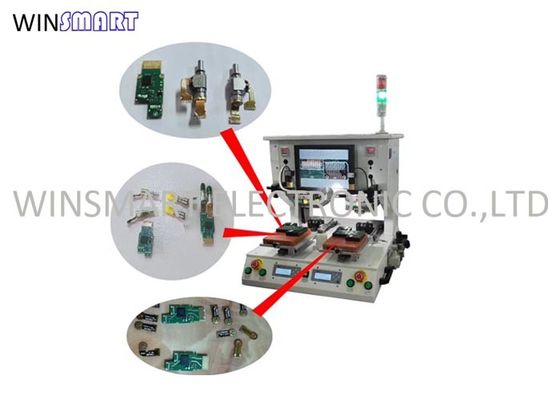

사전 코팅한 주석 핫-바 솔더링 머신 ±2C 납땜 온도
핫-바 솔더링 머신 기능 :
핫-바 접합 공정은 일반적으로 가열과 녹는 주석 용접으로 알려집니다. 간단히 말하면 핫-바 납땜은 납 프리 땜납의 땜납 (융해점을 녹이기에 충분한 기온에 프리 코팅된 흐름과 주석으로 두 파트를 가열시키는 것입니다 : 217 C). 식고 병을 고친 후, 두 파트는 핫-바 납땜에 의해 큐어드 땜납을 통하여 영구적 전기적이고 기계적 연결을 형성합니다.
핫-바 절차 :
보통, 우리는 용접 장치를 위해 SMT + 리플로우 로를 사용할 수 없습니다. 원래, 우리는 수용접을 위해 일정온도 납땜 인두를 사용할 수 있지만, 그러나 수용접이 일치하지 않는 작동 숙련, 평탄하지 않은 작동, 심지어 잘못된 용접 또는 손상 제품과 같은 약간의 결함을 가지고 있습니다. 펄스 핫 프레스는 일정온도 납땜 인두와 다릅니다. 펄스 핫 프레스는 바로 지금 전원 켬의 요구된 온도에 도달할 수 있습니다. 일단 압력 헤드의 양쪽 끝에 있는 어떤 전압이 없으면, 공기 냉각법은 빨리 실온에 도달할 수 있고 압력 헤드가 평평하고 따라서 용접된 제품이 똑같은 출현, 안정적 생산량과 단순 작동을 가지고 있습니다.
핫-바 솔더링 머신 역할 :
1. 펄스 가열 동력 공급 : 핫 프레셔 용접노즐을 통한 전류.
2. 펄스 가열 헤드 : 봄까지 용접 재료에 압력을 가하고 압력을 조정하세요.
3. 핫 프레셔 용접노즐 (전극) : 주울열을 발생시키는 부분이 노즐을 용접하는 시트와 노즐을 용접하는 큰 핫 프레셔로 나누어졌습니다
핫-바 솔더링 머신 기능 :
1. 유일한 펄스 히트 기술은 납땜 헤드 난방을 빨리 제공합니다.
2. 상품의 넓은 범위에 대해 프로그램 가능한 납땜 온도, 가열율과 지속 시간.
3. 그러므로 정확 온도 귀환 제어를 제공하면서, 열전대는 작업 표면과 열패드의 가까이에 고쳐집니다.
4. 분명히 눈에 보이는 LED 디스플레이와 폐쇄 고리 PID 온도 제어.
5. 납땜 시간은 프로그램 가능할 수 있고, 온도에 의해 일어납니다.
6. 떠있는 열패드는 참여될 열패드 머리와 부품 사이에 일관된 압력과 열 전도를 보증합니다.
7. 정확한 힘 제어를 위한 LCD 디스플레이와 프로그램 가능한 압력 스위치.
8. 배율 렌즈와 CCD 카메라 시스템은 미세-피치 위치설정을 위해 개선될 수 있습니다.
핫-바 솔더링 머신 상술 :
| 기계 사이즈 | 680×780×750mm |
| 작업 영역 | 최대 200*260mm |
| 기계 하중 | 135Kg |
| 작동 공기 압력 | 0.4-0.6Mpa |
| 정착물 양 | 2 |
| 열패드 헤드 사이즈 | 최대 80*5mm |
| 용접 정확성 | 0.2 밀리미터를 던지세요 |
| 압력 시간 | 1~99.9s |
| 온도 셋팅 | RT~500C 허용한도 ±5C |
| 용접 압력 | 1~20Kg |
| 온도 셋팅 | 2 |
| 작업 환경 | 10-60C,40%-95% |
| 전원 공급기 | AC220V±10% 50HZ,2200W |
| 얼라인먼트 모드 | CCD + LCD 모니터 |
| 피딩하는 모드 | 설명서 |
| 시작 모드 | 시작 버튼을 누르세요 |
| 회전 플랫폼 | 실린더 제어, 허용한도<0> |

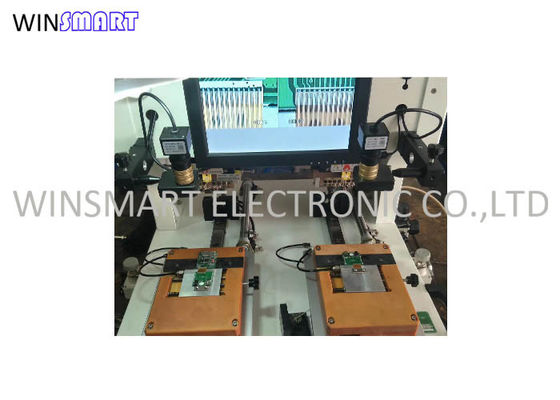

기계 세부 사항 :
우리의 증명서 :
