| Brand Name: | Winsmart |
| Model Number: | SMTL300 |
| MOQ: | 1개 세트 |
| 가격: | USD1-150K/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

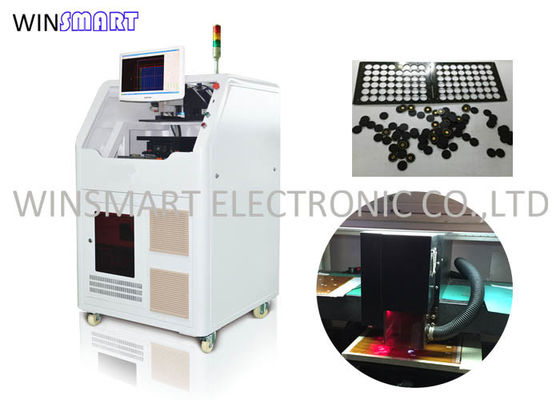

비접촉식 디패널링 방식 자동 레이저 디패널링 시스템
자동 레이저 Depaneling 소개:
기계식 다이 또는 블레이드가 필요하지 않습니다. 레이저 디패널링, 완전히 소프트웨어로 제어됩니다.
곡선과 날카로운 모서리를 포함한 모든 모양 경로는 이 방법으로 완성할 수 있으며 비교할 수 없는 공간 이점도 제공합니다.
레이저 디패널링을 사용하면 다이 커팅 및 기타 기존 방법을 위한 툴링 비용과 막대한 고정 장치가 제거됩니다.
레이저 디패널링은 속도, 정확한 정확도, 툴링 비용 또는 마모, 부품 유도 응력, 절삭유 또는 기타 낭비 없이 수행됩니다.레이저를 이용한 노터치 디패널링 방식으로 기판에 상관없이 재료 손상 위험 없이 고정밀 싱귤레이션을 제공합니다.
이 기술은 또한 인쇄 회로 기판 재료 처리를 위한 최적의 펄스 지속 시간 범위에서 작동합니다.이 펄스 범위는 처리 효율성에 중요한 역할을 하며 비용을 낮추고 처리 시간을 최대한 활용합니다.
배기 또는 필터 시스템은 레이저 공정 중에 배출된 물질을 제거합니다.
응용 프로그램에서 매우 작은 입자 잔류물이 생성되는 경우 압축 공기 또는 부드러운 티슈를 사용할 수 있습니다.
1. 기계적 스트레스 없음
2. 툴링 비용 절감
3. 더 높은 품질의 컷
4. 소모품 없음
5. 디자인 다양성 - 간단한 소프트웨어 변경으로 애플리케이션 변경 가능
자동 레이저 Depaneling 사양:
| 레이저 | Q-스위치 다이오드 펌핑 전고체 UV 레이저 |
| 레이저 파장 | 355nm |
| 레이저 소스 | 광파 UV 15W@30KHz |
| 리니어 모터 작업대의 위치 결정 정밀도 | ±2μm |
| 리니어 모터 작업대의 반복 정밀도 | ±1μm |
| 효과적인 작업 분야 | 300mmx300mm(맞춤형) |
| 스캔 속도 | 2500mm/s(최대) |
| 작업 분야 | 40mmx40mm |
자동 레이저 디패널링절단 결과:
자동 레이저 디패널링신청:
플렉스 및 리지드 PCB 디패널링
커버 레이어 커팅
소성 및 소성되지 않은 세라믹 절단
PCB 조각
|
|
