| Brand Name: | Winsmart |
| Model Number: | SMTPD2 |
| MOQ: | 1개 세트 |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

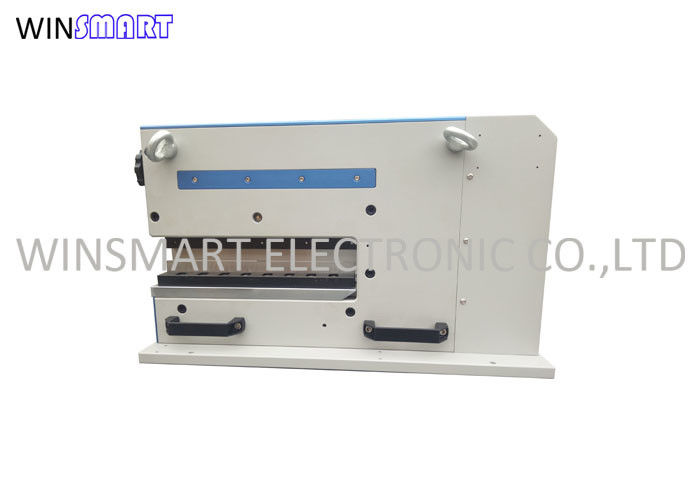

300ustrain Pneumatic 구동 580mm V 점점 PCB Depanel 기계
V 점수 PCB 디패널 기계 개요:
PCB 장반 기계는 일반적으로 세로 절단 팔에 장착 된 날카로운 刃이 있습니다. PCB는 刃 아래에 견고한 플랫폼에 배치됩니다.그리고 절단 팔은 미리 정의 된 선에 따라 PCB를 깨끗하게 절단하는 데 활성화됩니다이 기계들은 정확하고 효율적인 PCB 분리 기능을 제공하기 위해 설계되었습니다.
V 점수 PCB 디패널 기계 설명:
1- 금속판, 알루미늄 PCB, LED 스트립, 구리 PCB 등을 잘라내는 데 좋습니다.
2딱딱하고 두꺼운 보드를 부드럽게 분리하십시오.
3- 공기로 작동하고 전자기 밸브를 사용 하 여 작동 합니다.
4이 기계는 정확하고 깨끗한 절단 효과를 위해 길로틴과 같은 절단 메커니즘을 사용하여 작동합니다.
V 점수 PCB 디패널 기계 사양:
| 모델 | SMTPD2 |
| 기계 차원 | 720x300x440mm / 520x300x440mm / 500x300x440mm |
| 최대 절단 길이 | 330mm / 200mm / 130mm |
| PCB 물질 | FR4, MCPCB, CEM, 구리판 |
| 공기 압력 | 0.4-0.7MPa |
| PCB 두께 | 0.3-3.5mm |
| 힘 | 110/220V |
| 기계 기능 | PCB 디펜링 |
| 기계 무게 | 130kg / 100kgs / 80kgs |
V 점수 PCB 디패널 기계 특징:
1. Pneumatically 구동, 전기 하이브리드 디자인, 두 개의 직선 칼 절단, 정밀 SMD 장을 나누기 위해 적합
알루미늄 회로판
2모든 두께 PCB에 적합, 절단 보드 스트로크는 2mm 미만이며, 운영 안전에 대한 문제가 없습니다.
3도판을 절단 할 때 발생하는 내부 스트레스를 180μST 이하로 줄여 틴 균열을 피하고 예방합니다.
정밀 부품의 손상
4최대 부품 높이 70mm 허용.
5칼은 다시 날카롭게 할 수 있습니다.
6절단 스트레스는 500uE 미만입니다.
V 점수 PCB 디패널 기계 세부 사항:
1PCB 보호
2. 캘리브레이션 블레이드 설정
3모든 속도 조절은 인간에 의해
4더 정확하게
V 점수 PCB 디패널 기계 장점:
정밀 절단: PCB를 따라 정확하고 깔끔한 절단을 제공하여 고품질의 분리를 보장합니다.
효율성: PCB를 빠르고 정확하게 분리함으로써 생산 효율성을 높입니다.
다양성: 딱딱하고 유연하고 딱딱한 플렉스 보드를 포함한 다양한 유형의 PCB를 자르는 데 적합합니다.
비용 효율성: PCB 절단 프로세스를 자동화하여 인력 비용을 줄이는 데 도움이됩니다.
공간 절약: 제조 시설에서 공간을 절약 할 수있는 컴팩트 디자인.
|
|
