| 브랜드 이름: | Winsmart |
| 모델 번호: | SMTR07 |
| 모크: | 1개 세트 |
| 가격: | USD20000-80000 |
| 포장 세부 사항: | 합판 상자 |
| 지불 조건: | 전신환, L/C (신용장), 웨스턴 유니온 |

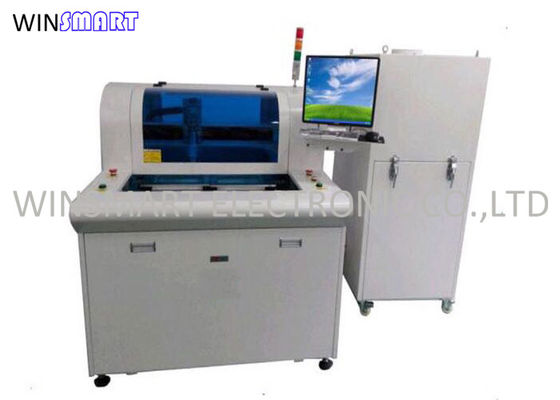

자동적인 PCB 대패 기계 CNC PCB 축융기 PCB 분리기
자동 PCB 라우터 기계 기능:
1. 1.X10 확대 이미지로 프로그래밍이 더 쉽고 포인트 설정의 정확도가 높아집니다.
2. 2개의 슬라이딩 테이블이 안팎으로 동시에 이동하여 택 타임을 줄여 생산성을 향상시킵니다.
3. AUTO MARK 오프셋 시스템.CCD 이미지는 절단하기 전에 불필요한 실수를 줄이기 위해 경로 또는 라우팅을 확인 및 시뮬레이션할 수 있습니다.
4. 120M 절단이 끝나면 라우팅 비트를 변경하도록 작업자에게 상기시키는 라우팅 비트 수명 검사 및 경보 시스템이 있습니다.그리고 라우팅 비트는 첫 번째 밀링 지점을 2mm 자르고, 중간 2mm는 두 번째 밀링 지점을 자르고, 마지막 2mm는 수명을 늘리기 위해 세 번째 밀링 지점을 자릅니다.
자동 PCB 라우터 기계 사양:
| I. 하드웨어 | |
| 축 | 모닝스타 스핀들(옵션) |
| CCD | 소니 520 라인 산업용 카메라 |
| 렌즈 | 컴퓨터 EX2C |
| 나사 | TBI 정밀 그라운드 볼 스크류 수입품 |
| 가이드 | HIWIN 확장 수입 선형 가이드 레일 |
| 모터 | JiaBao LCF 시리즈 |
| I/O 제어 카드 | HFC PCI-9074 |
| 드라이버 컨트롤 카드 | HFC PCI-9074 |
| 입출력 카드 | PCI-9074-64개/-38개 |
| 정적 정리 | STATIC-ST401A 시리즈 |
| 컴퓨터 | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| 기계 인터페이스 | AOC LCD17", 로지텍 마우스 |
| 2. 소프트웨어 | |
| 제어 시스템 | Windows XP Professional(Service3,v.3244) |
| 조작 GUI | 영어 윈도우 XP |
| 프로그램 편집 | 인라인 |
| 비전 시스템 | CCD AOTU 오프셋 |
| 제어 시스템 | F 1.2.88 버전 |
자동 PCB 라우터 기계 매개변수:
| 전반적인 | |
| 치수(W*D*H) | 1220mm*1380mm*1240mm |
| 무게 | 450KG |
| 높이 오프셋 | 60~110mm |
| 속이는 사람 | |
| 모터 유형 | JiaBao 시리즈 |
| 포지셔닝 반복성 | 0.001mm |
| 축 작업 영역(최대) | 650mm*560mm*50mm |
| 워크 스테이션 | |
| PCB 고정 | 표준, 전문화 |
| PCB 로딩/언로딩 | 설명서 |
| PCB 크기(최대) | 280*320mm |
| PCB 두께(최대) | 3.5mm |
| 고정 | |
| 강성 고정 | 사용자 정의 고정 장치 |
| 고정 고정 | 기계 |
| 스핀들 모터 | |
| 힘 | 150W |
| 축 | 60000rpm/분 |
| 보호하다 | 자체/풍냉식 |
| 커터 변경 | 전문화 |
| 라우팅 기능 | |
| 절단 속도(최대) | 80mm/s |
| 주행 속도(최대) | 2500mm/s |
| 절단의 정밀도 | 0.01mm |
| 진공 시스템 | |
| 진공력 | 3.5KW AC 380V |
| 진공 | 추 |
| 유용 | |
| 힘 | 2.0KW AC380V |
| 급기 | 4-6KG/cm2 |
| 프로그램 작성 | |
| 프로그램 편집 | 인라인 |
| 기능 편집 | 선, 호, 원형, U-곡선 |
| 프로그램 저장 | HDD |
| 비전 시스템 | SONE 컬러 CCD |
| 밀링 커터 오프셋 | 자동 |
| 진공 설정 | 자동 |
| 작동 모니터 | |
| 지표 | 표시기 기계 상태 |
| 도구 점검 | 자동 감지 도구 수명, 시간 테스트 사용 |
| 모터 보호 | 과열, 과부하, 저전압 보호 기능이 있습니다. |
| 모터 과부하 체크 | 과부하, 라인은 정상, 저전압 보호 기능 |
| 도구 사용 시간 | 자동 감지 공구 수명, |
| 데이터 통계 | 분리판 모델, 분리 계수, 다양한 계수 방법 |
| 오류 기록 | 소프트웨어는 기계의 모든 알람 메모리를 자동으로 기록합니다. |
| III.정확성 | |
| 축 정밀도 | 0.001mm |
| 절단 정밀도 | 0.1mm |
| IV.안전 | |
| 작업 영역 보호 | 4개의 밀봉된 보호 기능으로 |
| 도어 센서 | 전면 및 후면 안전 도어 마이크로 스위치 센서(옵션) |
| 긴급 정지 버튼 |
자동 PCB 라우터 기계는 다음과 같은 문제점을 해결합니다.
제조 기업이 현재 직면하고 있는 애로 사항은 다음과 같습니다.
1. 일일 생산은 시간이 많이 걸리고 비효율적이며 느립니다.
2. 생산 공정을 통제하고 생산 및 서비스의 품질을 향상시키는 것이 어렵습니다.
3. 오래된 생산 방법, 낮은 생산 능력, 낮은 품질 및 높은 고객 불만률.
4. 높은 고용 비용과 심각한 노동력 부족.
5. 제품의 품질이 적절하지 않아 효과적인 생산 장비가 부족하여 프로젝트 손실이 발생하여 브랜드 경쟁력에 영향을 미칩니다.
|
