제품 상세 정보:
|
| CE 승인: | 네 | 보증: | 1년 |
|---|---|---|---|
| 전압: | 220V/110V | 조건: | 새로운 |
| 최대 패널: | 300x300mm | 날 생명: | ≥50,000번 |
| 절삭각: | 90' | 커팅 깊이: | 0-3mm |
| 절단 길이: | 0-300mm | 정확성을 줄이기: | ±0.1mm |
| 커팅 스피드: | 0-50mm/s | 두께를 줄이기: | 0.2-3MM |
| 커팅 폭: | 0-100mm | 소음: | ≤60dB |
| 제품 이름: | 인라인 V 컷 PCB 분리기 기계 | ||
| 강조하다: | 인라인 V 컷 PCB 분리기 기계,아크릴 커버 PCB 분리기 기계,FR4 PCB 보드 조립 기계 |
||

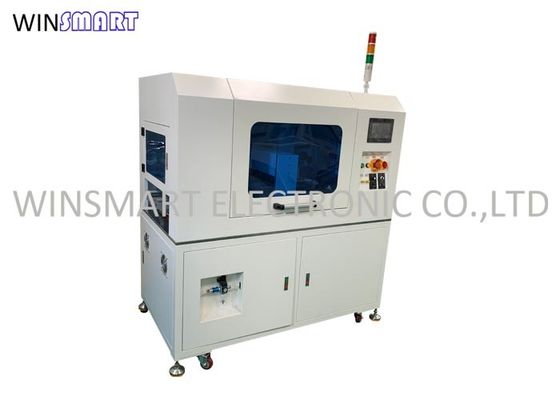

스트레스 없는 직렬 V 절단 PCB 분리 기계
인라인 V 절단 PCB 분리 기계 소개:
PCB 분리기는 대량 전자 조립의 생산 과정에서 중요한 과정입니다.인쇄 회로 보드 (PCB) 제조의 출력을 향상시키고 표면 장착 (SMT) 의 선형 속도를 향상시키기 위해, 인쇄 회로 보드는 일반적으로 큰 보드로 설계되며 최종 제품에서 PCB 분화 기계 장비를 사용하여 많은 작은 단일 PCB 작은 보드로 나뉘게됩니다.이 큰 PCB 보드는 연결 보드 또는 PCB 패널이라고 할 수 있습니다이 큰 연결 보드 또는 패널은 작은 조각으로 나뉘어집니다. 다른 제품 프로세스에서 SMT, ICT, 뚫린 구멍 SMT,또는 최종 제품 조립 전에.
인라인 V 절단 PCB 분리기 기계 기능:
이 기계는 삽입 후 PCB 보드 데펜링에 사용됩니다. 자동 공급 및 자동 로딩의 기능을 가지고 있으며 기계는 작동이 쉽습니다.각 매개 변수 설정은 보드 공급의 일관성을 보장하고 보드우리는 미쓰비시 PLC와 타이완 터치 스크린을 사용 합니다. 조작 인터페이스는 간단합니다. 그리고 기계는 안전한 운영을 보장하기 위해 안전 센서를 가지고 있습니다.
인라인 V 절단 PCB 분리기 기계 특징:
1여러 절단기의 단일 그룹은 자동으로 나눌 수 있으며 다른 제품에 따라 다른 절단기를 만들 수 있습니다.
2안전성 확보를 위해 아크릴 커버가 장착되어 있습니다.
3전기 제어 부분은 인간-기계 인터페이스에서 선택 할 수 있습니다.
4칼 폼 밑에 먼지 모기판이 있어요
5. 평면 용접 프레임, 금속 밀폐 판, 표면에 철 페인트 구리를 채택합니다.
6모든 V-구조 패널에 적합합니다.
7- 패널 제거 재료: FR4, MCPCB
인라인 V 절단 PCB 분리 기계 절단 과정:
1. 상부 보드 메커니즘은 PCBA를 미리 결정 된 트랙으로 보내고, 운송 트랙은 PCBA를 하부 직선 칼의 꼭대기에 보내고, 하부 직선 칼은 상승합니다.위 직선 칼은 Y 방향으로 이동하고 Y 방향으로 모든 V 점수 라인이 잘라질 때까지 자르고.
2Y 방향에 의해 잘라 분리 된 보드는 트랙을 통해 여러 단위의 여러 커터 그룹으로 흐르고 X 방향으로 잘라 PCB는 한 번에 완료됩니다.
3단일 분리 PCB는 배하 컨베이어 벨트에 떨어지고 뒷 작업 스테이션으로 흐른다.
4. 먼지를 흡수하기 위해 기계의 커터 다이 아래에 진공 청소기가 있습니다.
인라인 V 절단 PCB 분리 기계 장점:
1높은 효율성: 기계는 인라인 작동을 위해 설계되어 있으며, 이는 연속적이고 자동화된 PCB 분리를 위해 생산 라인에 통합 될 수 있음을 의미합니다.이는 효율성과 생산성을 향상시킵니다., 수동 조작을 줄이고 생산 시간을 최소화합니다.
2. 정밀 V- 절단 분리: 기계는 PCB를 분리하기 위해 V- 절단 방법을 사용합니다. 이 절단 기술은 미리 정의 된 V- 굴곡을 따라 정확하고 깨끗한 분리,원활한 가장자리와 PCB에 대한 최소한의 스트레스회로와 부품의 무결성을 유지하는데 도움이 됩니다.
3다재다능성: 인라인 V 컷 PCB 분리 기계는 다재다능하며 단일 계층, 이중 계층 및 다층 보드를 포함한 다양한 유형의 PCB를 처리 할 수 있습니다.그것은 다른 PCB 크기를 수용 할 수 있습니다, 두께와 모양, 그것은 광범위한 응용에 적합합니다.
4파괴적이지 않은 절단: 기계에 의해 사용 된 V-Cut 분리 방법은 파괴적이지 않으며 PCB 또는 그 구성 요소에 손상을 입히지 않습니다. 이것은 절단 위험을 줄입니다.,분해된 PCB의 품질과 신뢰성을 보장하는 균열 또는 골절.
5자동 정렬 및 위치: 기계는 자동 정렬 및 위치 시스템으로 장착되어 있으며, 절단을위한 PCB의 정확한 배치를 보장합니다.이 특징은 수동 오류를 제거하고 각 PCB에 대한 일관성 있고 정확한 분리를 보장.
6. 간편한 조작 및 프로그래밍: 인라인 V 컷 PCB 분리 기계는 사용자 친화적 인 제어 장치와 직관적 인 인터페이스로 설계되어 조작이 쉽습니다.일반적으로 절단 매개 변수를 설정하는 프로그래밍 옵션을 포함특정 PCB 요구 사항에 기초하여 절단 깊이와 속도와 같은
7. 높은 처리량: 기계는 PCB 분리를 빠르고 지속적으로 허용하는 높은 처리 능력을 제공합니다. 동시에 여러 PCB를 처리 할 수 있습니다.전체 생산 효율성을 높이는.
8비용 효율성: 자동화 된 작동과 높은 효율성으로 인라인 V 컷 PCB 분리 기계는 인력 비용을 줄이고 물질 낭비를 최소화 할 수 있습니다.제조 공정을 최적화합니다., PCB 분리에 대한 비용 효율적인 솔루션입니다.
9생산 라인과의 통합: 기계는 생산 라인에 원활하게 통합하도록 설계되었습니다.원활한 작업 흐름과 다른 PCB 제조 및 조립 프로세스와의 조율을 허용합니다.그것은 효율적인 PCB 취급을 위해 상류 및 하류 장비와 동기화 될 수 있습니다.
인라인 V 절단 PCB 분리기 기계 사양:
| 기계 차원 | 이름 | 인라인 V-컷 PCB 분리기 |
| 차원 | 1500*800*1500mm | |
| 무게 | 600kg | |
| 색상 | 흰색 | |
| 사용 요구 사항 | 전원 공급 | AC220V, 1800W |
| 공기 공급 | 0.6MPa | |
| 환경 | 깨끗하고 건조하고, 습기나 높은 온도를 피하십시오. | |
| 구성 요소와 점수 선 사이의 최소 거리 | 1.5mm | |
| PCB 패널 범위 | 12x12mm 300x300mm | |
| 먹이 문 조절 | 고정된 앞면, 조정 가능한 뒷면 | |
| 최대 부품 높이 | 위 35mm, 아래 20mm | |
| 소프트웨어 | PLC | 지역 브랜드 |
| 매개 변수 설정 | 터치 화면 설정 | |
| 저장 | 50개의 프로그램에 사용할 수 있습니다. | |
| 터치 화면 | 타이완 브랜드 | |
| 센서 | 옴론 | |
| 블레이드 스펙 | 소재 | 일본 고강철 |
| 천사 | 10~30도 | |
| 수명 | 3,0001,000번 | |
| 칼 모양 정밀도 | 00.1mm | |
| 칼 곰팡이 시간을 교체 | 60분 | |
| 다른 기능 | 잘못된 동작 보호 | 센서, 소프트웨어 |
| 안전 보호 | 비상 정지 스위치 | |
| 전력 및 가스 차단 기능 | 네 | |
| 자기 검사 기능 | 시작 시간 모니터링, 용량 모니터링, 장비 오류 정보 및 자동 배제 시스템 |
