| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

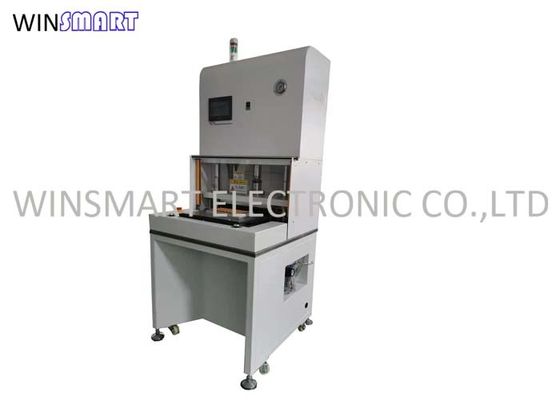

환경 실린더 몬 펀칭기 PCB 분리기는 죽습니다
다이 펀칭기 설명:
펀칭은 특수 고정 장치를 사용하여 단일 PCB를 패널에서 펀칭하는 공정입니다.한 부분에는 날카로운 날이 있고 다른 한 부분에는 지지대가 있는 두 부분으로 된 고정 장치입니다.sunch 시스템의 생산 능력은 높지만 고정 장치는 상당히 비싸고 정기적인 연마가 필요합니다.
다이 펀칭기 특징:
1. 수동으로 인한 미세 균열을 피하기 위해 펀칭 다이를 사용하여 PCB/FPC를 패널 제거합니다.
2. 다이 툴링은 변경 가능합니다.
3. 펀칭 다이의 간편한 설치
4. PCB의 로딩 및 언로딩이 편리합니다.
5. 쉬운 가동, 안전한 보호 체계가 있습니다
6. 에어 실린더 구동, 환경 보호
7. 고용량 PCB에 적합한 고효율, 사이클 절단 시간 제어 15초 이내
다이 펀칭기 사양:
| 업무 공간 | 460*320mm |
| 일의 압박감 | 0.45-0.7Mpa |
| 절단 정밀도 | ±0.05mm |
| 주기 시간 | 7-15초 |
| 산출 | 8T |
| PCB/FPC 두께 | 0.08-3.5MM |
| PCB/FPC 소재 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절단 모드 | 펀칭 |
| 펀치 고정구 | 금형(금형) |
| 작업 속성 |
LCD 디스플레이, 자동으로 숫자 기록 가공품, 자동펀칭 |
| 전송 포트 | 국제 표준 |
| 작동 언어 | 영어 |
| 뇌졸중 | 50MM |
| 금형 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 치수 | 820x740x1750mm |
| 기계 무게 | 680kg |
PCB 펀칭기 다이 툴링 설치 단계:
1. 보안 도어 제거
2. 2개의 후크에 하부 몰드의 바닥판에 2개의 핀 구멍을 놓습니다.
3. 상금형을 서랍에 넣고(아래 그림 참조), 상판과 상판이 겹쳐지도록 한다.
4. 기계가 수동 모드로 전환됩니다."전면 및 후면" 버튼을 눌러 하부 금형을 기계에 공급합니다.
5. 공기 공급원을 분리하면 상단 및 하단 실린더가 천천히 떨어지고 상단 금형의 가이드 포스트가 하단 금형으로 확장되고 둘은 천천히 서로 닫힙니다.
6. 상부 및 하부 금형을 닫은 후 그림과 같이 나비 나사를 수동으로 조입니다.상부 금형이 움직이지 않도록 하십시오.조인 후 공기 공급원을 연결하고 실린더를 상승시키고 상단 금형을 분리하고 공기 공급원을 다시 분리하여 상단 금형과 하단 금형을 닫을 수 있는지 확인합니다.다음 단계로 진행하기 전에 상부 및 하부 다이가 부드럽게 닫히도록 작업을 1~2회 반복합니다.
|
|
| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1개 세트 |
| 가격: | USD1-10000/set |
| Packaging Details: | 합판 상자 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |
환경 실린더 몬 펀칭기 PCB 분리기는 죽습니다
다이 펀칭기 설명:
펀칭은 특수 고정 장치를 사용하여 단일 PCB를 패널에서 펀칭하는 공정입니다.한 부분에는 날카로운 날이 있고 다른 한 부분에는 지지대가 있는 두 부분으로 된 고정 장치입니다.sunch 시스템의 생산 능력은 높지만 고정 장치는 상당히 비싸고 정기적인 연마가 필요합니다.
다이 펀칭기 특징:
1. 수동으로 인한 미세 균열을 피하기 위해 펀칭 다이를 사용하여 PCB/FPC를 패널 제거합니다.
2. 다이 툴링은 변경 가능합니다.
3. 펀칭 다이의 간편한 설치
4. PCB의 로딩 및 언로딩이 편리합니다.
5. 쉬운 가동, 안전한 보호 체계가 있습니다
6. 에어 실린더 구동, 환경 보호
7. 고용량 PCB에 적합한 고효율, 사이클 절단 시간 제어 15초 이내
다이 펀칭기 사양:
| 업무 공간 | 460*320mm |
| 일의 압박감 | 0.45-0.7Mpa |
| 절단 정밀도 | ±0.05mm |
| 주기 시간 | 7-15초 |
| 산출 | 8T |
| PCB/FPC 두께 | 0.08-3.5MM |
| PCB/FPC 소재 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절단 모드 | 펀칭 |
| 펀치 고정구 | 금형(금형) |
| 작업 속성 |
LCD 디스플레이, 자동으로 숫자 기록 가공품, 자동펀칭 |
| 전송 포트 | 국제 표준 |
| 작동 언어 | 영어 |
| 뇌졸중 | 50MM |
| 금형 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 치수 | 820x740x1750mm |
| 기계 무게 | 680kg |
PCB 펀칭기 다이 툴링 설치 단계:
1. 보안 도어 제거
2. 2개의 후크에 하부 몰드의 바닥판에 2개의 핀 구멍을 놓습니다.
3. 상금형을 서랍에 넣고(아래 그림 참조), 상판과 상판이 겹쳐지도록 한다.
4. 기계가 수동 모드로 전환됩니다."전면 및 후면" 버튼을 눌러 하부 금형을 기계에 공급합니다.
5. 공기 공급원을 분리하면 상단 및 하단 실린더가 천천히 떨어지고 상단 금형의 가이드 포스트가 하단 금형으로 확장되고 둘은 천천히 서로 닫힙니다.
6. 상부 및 하부 금형을 닫은 후 그림과 같이 나비 나사를 수동으로 조입니다.상부 금형이 움직이지 않도록 하십시오.조인 후 공기 공급원을 연결하고 실린더를 상승시키고 상단 금형을 분리하고 공기 공급원을 다시 분리하여 상단 금형과 하단 금형을 닫을 수 있는지 확인합니다.다음 단계로 진행하기 전에 상부 및 하부 다이가 부드럽게 닫히도록 작업을 1~2회 반복합니다.
