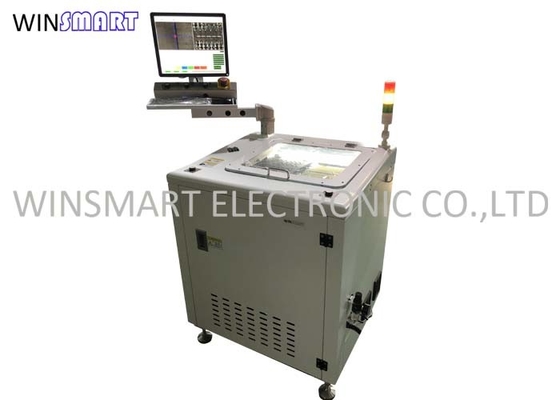

비용 효율적인 독립형 PCB 맷돌로 가는 절단기 유형 PCB 분리기 대패 기계
PCB 밀링 커터 기계 기능:
PCB 밀링 커터 머신은 주로 고속으로 실행되는 밀링 커터를 사용하여 사전 편집 경로에 따라 다중 연결된 PCB를 분리하는 장비의 일종입니다.그것은 c-cut 또는 push의 수동 절단 또는 절단 결함을 대체하고 제품 품질을 개선하며 불량률을 줄일 수 있습니다.이 기계는 인간-기계 인터페이스가 있는 최신 운영 체제를 채택합니다.절단 경로는 고화소 CCD 교시 및 편집으로 수정할 수 있으며 단계적으로 수정할 수도 있습니다.회전 플랫폼을 PCB의 로딩 및 언 로딩 장치로 사용하면 기계의 유휴 시간을 효과적으로 줄일 수 있으며 이상적인 생산 효율성을 얻을 수 있습니다.
PCB 밀링 커터 머신 장점:
1. 단일/이중 플랫폼(옵션)
2. PC 및 CCD 비전 시스템
3. 보상 및 집진을 통한 프로그래밍
4. 최대 460mm 보드에 사용 가능
5. 다양한 유형의 제품에 대한 유연성
6. LD/ULD용 개방형 플랫폼 및 로봇으로 자동 업그레이드
7. 더 낮은 응력으로 라우팅된 PCB 패널 싱귤레이션에 사용
8. 상단 절단 및 하단 진공 청소기
PCB 밀링 커터 기계 특징:
1. 높은 픽셀 컬러 CCD 돋보기, 보조 프로그램 교육 및 편집 시뮬레이션 기능,보다 정확한 정밀도 및 선명한 이미지를 갖추고 있습니다.
2. 공구 수명 모니터링: 일정 거리를 절단한 후 밀링 커터는 절단되지 않은 절삭날 위치로 자동으로 상승/하강합니다.밀링 커터의 수명을 연장하기 위해 절삭 날의 길이에 따라 상하 거리와 시간을 자유롭게 설정할 수 있습니다.
3. 투명한 안전 도어 디자인으로 가공 과정을 한 눈에 볼 수 있습니다.문이 열리고 정지하여 가공 중 사고를 방지하여 사용자에게 안전한 작업 환경을 제공합니다.
4. 자동 마크 위치 및 수정 시스템, 이동 경로 표시 및 추적, 자동 초점 수정 기능, 더 높은 절단 정확도.
5. 절단 정확도를 보장하기 위해 동일한 고정 장치에서 3개의 동일하거나 다른 프로그램을 사용하여 표시로 찾을 수 있습니다.
6. 강력한 집진기는 먼지 절단 문제를 청소하고 해결할 수 있습니다.수입 팬은 먼지 수집을보다 깨끗하고 저소음으로 만듭니다.
7. 왼쪽 및 오른쪽 작업대를 사용하여 처리를 교환하고 PCB 기판을 배치하고 대기 시간을 줄이고 생산 능력을 높입니다.
8. 일반적으로 절단기는 전기식이고 작업대는 공압식입니다.장시간 작동시 공기압 부족으로 PCBA가 파손될 수 있습니다.정확성과 안정성을 보장하기 위해 기계의 전원이 완전히 켜져 있습니다.
PCB 밀링 커터 기계 사양:
| 모델 번호 | SMTR17 |
| 기계 크기 | 850(길이) x 750(가로) x 1455(높이)mm |
| 전압 | 380V/50Hz, 2.5KW |
| 최대 PCB 크기 | 410x460mm(싱글 테이블), 260x310mm(듀얼 테이블) |
| PCB 두께 | 0.4-5mm |
| 급지 모드 | 설명서 |
| PCB 포지셔닝 | 맞춤형 고정 장치 |
| 프로그램 작성 | 비전 교육, 인라인 프로그래밍 |
| 커팅 스핀들 | SycoTec 60000rpm/min(표준) |
| 냉각 유형 | 자체 냉각 |
| 집진 모드 | 하단 컬렉션 |
| 절단 속도 | 1-100mm/s |
| 반복 정확도 | ±0.01mm |
| 라우팅 비트 | 0.8-3.0 직경, 오른쪽 회전 |
| 반복 정확도 | ±0.02mm |
| 제어 시스템 | 산업용 PC |
| 축 | 독일 SycoTec 4015HY |
| 동작 제어 | 4축 모션 컨트롤 보드 |
| 리드 나사 | C5 연삭 나사 리드 |
| 카메라 | 독일 이미징 40W 회색 카메라 |
| LCD | 17인치 |
PCB 밀링 커터 기계 기술 파라미터:
| 아니요. | 설명 | 데이터 |
| 1 | 측정 | 850×750×930mm(경보등 제외) |
| 2 | XYZ 스트로크 | 410x460x60mm |
| 삼 | PCB 최대 크기 | 410×460mm |
| 4 | 서보 시스템 | X,Y축 AC서보모터(400W) Z축(100W) |
| 4 | 스핀들 속도 | 2000-60000rpm/분 |
| 5 | 절단 속도 | 1-100mm/초 |
| 6 | PCB 위치 | 지그 고정구 |
| 7 | 피킹 시스템 | 수동으로 |
| 8 | 집진 | 하단 수집 |
| 9 | 도구 | φ0.8~3mm |
| 10 | 절단 정확도 | ±0.05mm |
| 11 | PC | 윈도우 7 또는 윈도우 10 |
| 12 | 이동 속도 | 1000mm/s(최대) |
| 13 | 프로그램 작성 | PC/CCD |
| 14 | 급기 | 5-8㎏/㎝³ |
| 15 | 전원 공급 장치 | AC220V±5% 50 /60Hz 3kw |
PCB 밀링 커터 기계 설치:
1. 환경설정
1.1 장비는 통풍이 잘되고 건조한 곳에 설치해야 합니다.부식되거나 인화성이 있는 장소에 설치하지 마십시오.
1.2 직사광선 및 고온에 노출되는 장소에 장비를 설치하지 마십시오.
1.3 진동이 강하고 충돌이 쉬운 장소에 장비를 두지 마십시오.
2. 기계적 설치
2.1 장비를 지정된 위치에 놓습니다.
2.2 수평기로 장비의 수평을 조절한 후 발판 나사를 조입니다.
2.3 집진기의 호스를 장비의 집진 포트에 연결합니다.
2.4 집진기의 전원플러그를 장비에 연결하여 작동방향 및 집진효과를 확인한다.반대인 경우 3개의 전원선 중 2개를 교체합니다.
2.5 접지 요구 사항: 장비를 배전함의 접지선에 별도로 연결하고 다른 장비와 직렬로 연결하지 마십시오.
3. 전원 공급 장치 구성
3.1 장비의 표준 입력은 단상 220 V AC입니다.
3.2 장비 입력 3상 380V AC에는 변압기가 장착되어 있어야 합니다.
PCB 밀링 커터 기계 외관 크기:
|
| 브랜드 이름: | Winsmart |
| 모델 번호: | SMTR17 |
| 모크: | 1 세트 |
| 가격: | USD20000-80000 |
| 포장 세부 사항: | 합판 케이스 |
| 지불 조건: | T/T, L/C, 웨스턴 유니온 |
비용 효율적인 독립형 PCB 맷돌로 가는 절단기 유형 PCB 분리기 대패 기계
PCB 밀링 커터 기계 기능:
PCB 밀링 커터 머신은 주로 고속으로 실행되는 밀링 커터를 사용하여 사전 편집 경로에 따라 다중 연결된 PCB를 분리하는 장비의 일종입니다.그것은 c-cut 또는 push의 수동 절단 또는 절단 결함을 대체하고 제품 품질을 개선하며 불량률을 줄일 수 있습니다.이 기계는 인간-기계 인터페이스가 있는 최신 운영 체제를 채택합니다.절단 경로는 고화소 CCD 교시 및 편집으로 수정할 수 있으며 단계적으로 수정할 수도 있습니다.회전 플랫폼을 PCB의 로딩 및 언 로딩 장치로 사용하면 기계의 유휴 시간을 효과적으로 줄일 수 있으며 이상적인 생산 효율성을 얻을 수 있습니다.
PCB 밀링 커터 머신 장점:
1. 단일/이중 플랫폼(옵션)
2. PC 및 CCD 비전 시스템
3. 보상 및 집진을 통한 프로그래밍
4. 최대 460mm 보드에 사용 가능
5. 다양한 유형의 제품에 대한 유연성
6. LD/ULD용 개방형 플랫폼 및 로봇으로 자동 업그레이드
7. 더 낮은 응력으로 라우팅된 PCB 패널 싱귤레이션에 사용
8. 상단 절단 및 하단 진공 청소기
PCB 밀링 커터 기계 특징:
1. 높은 픽셀 컬러 CCD 돋보기, 보조 프로그램 교육 및 편집 시뮬레이션 기능,보다 정확한 정밀도 및 선명한 이미지를 갖추고 있습니다.
2. 공구 수명 모니터링: 일정 거리를 절단한 후 밀링 커터는 절단되지 않은 절삭날 위치로 자동으로 상승/하강합니다.밀링 커터의 수명을 연장하기 위해 절삭 날의 길이에 따라 상하 거리와 시간을 자유롭게 설정할 수 있습니다.
3. 투명한 안전 도어 디자인으로 가공 과정을 한 눈에 볼 수 있습니다.문이 열리고 정지하여 가공 중 사고를 방지하여 사용자에게 안전한 작업 환경을 제공합니다.
4. 자동 마크 위치 및 수정 시스템, 이동 경로 표시 및 추적, 자동 초점 수정 기능, 더 높은 절단 정확도.
5. 절단 정확도를 보장하기 위해 동일한 고정 장치에서 3개의 동일하거나 다른 프로그램을 사용하여 표시로 찾을 수 있습니다.
6. 강력한 집진기는 먼지 절단 문제를 청소하고 해결할 수 있습니다.수입 팬은 먼지 수집을보다 깨끗하고 저소음으로 만듭니다.
7. 왼쪽 및 오른쪽 작업대를 사용하여 처리를 교환하고 PCB 기판을 배치하고 대기 시간을 줄이고 생산 능력을 높입니다.
8. 일반적으로 절단기는 전기식이고 작업대는 공압식입니다.장시간 작동시 공기압 부족으로 PCBA가 파손될 수 있습니다.정확성과 안정성을 보장하기 위해 기계의 전원이 완전히 켜져 있습니다.
PCB 밀링 커터 기계 사양:
| 모델 번호 | SMTR17 |
| 기계 크기 | 850(길이) x 750(가로) x 1455(높이)mm |
| 전압 | 380V/50Hz, 2.5KW |
| 최대 PCB 크기 | 410x460mm(싱글 테이블), 260x310mm(듀얼 테이블) |
| PCB 두께 | 0.4-5mm |
| 급지 모드 | 설명서 |
| PCB 포지셔닝 | 맞춤형 고정 장치 |
| 프로그램 작성 | 비전 교육, 인라인 프로그래밍 |
| 커팅 스핀들 | SycoTec 60000rpm/min(표준) |
| 냉각 유형 | 자체 냉각 |
| 집진 모드 | 하단 컬렉션 |
| 절단 속도 | 1-100mm/s |
| 반복 정확도 | ±0.01mm |
| 라우팅 비트 | 0.8-3.0 직경, 오른쪽 회전 |
| 반복 정확도 | ±0.02mm |
| 제어 시스템 | 산업용 PC |
| 축 | 독일 SycoTec 4015HY |
| 동작 제어 | 4축 모션 컨트롤 보드 |
| 리드 나사 | C5 연삭 나사 리드 |
| 카메라 | 독일 이미징 40W 회색 카메라 |
| LCD | 17인치 |
PCB 밀링 커터 기계 기술 파라미터:
| 아니요. | 설명 | 데이터 |
| 1 | 측정 | 850×750×930mm(경보등 제외) |
| 2 | XYZ 스트로크 | 410x460x60mm |
| 삼 | PCB 최대 크기 | 410×460mm |
| 4 | 서보 시스템 | X,Y축 AC서보모터(400W) Z축(100W) |
| 4 | 스핀들 속도 | 2000-60000rpm/분 |
| 5 | 절단 속도 | 1-100mm/초 |
| 6 | PCB 위치 | 지그 고정구 |
| 7 | 피킹 시스템 | 수동으로 |
| 8 | 집진 | 하단 수집 |
| 9 | 도구 | φ0.8~3mm |
| 10 | 절단 정확도 | ±0.05mm |
| 11 | PC | 윈도우 7 또는 윈도우 10 |
| 12 | 이동 속도 | 1000mm/s(최대) |
| 13 | 프로그램 작성 | PC/CCD |
| 14 | 급기 | 5-8㎏/㎝³ |
| 15 | 전원 공급 장치 | AC220V±5% 50 /60Hz 3kw |
PCB 밀링 커터 기계 설치:
1. 환경설정
1.1 장비는 통풍이 잘되고 건조한 곳에 설치해야 합니다.부식되거나 인화성이 있는 장소에 설치하지 마십시오.
1.2 직사광선 및 고온에 노출되는 장소에 장비를 설치하지 마십시오.
1.3 진동이 강하고 충돌이 쉬운 장소에 장비를 두지 마십시오.
2. 기계적 설치
2.1 장비를 지정된 위치에 놓습니다.
2.2 수평기로 장비의 수평을 조절한 후 발판 나사를 조입니다.
2.3 집진기의 호스를 장비의 집진 포트에 연결합니다.
2.4 집진기의 전원플러그를 장비에 연결하여 작동방향 및 집진효과를 확인한다.반대인 경우 3개의 전원선 중 2개를 교체합니다.
2.5 접지 요구 사항: 장비를 배전함의 접지선에 별도로 연결하고 다른 장비와 직렬로 연결하지 마십시오.
3. 전원 공급 장치 구성
3.1 장비의 표준 입력은 단상 220 V AC입니다.
3.2 장비 입력 3상 380V AC에는 변압기가 장착되어 있어야 합니다.
PCB 밀링 커터 기계 외관 크기:
