제품 상세 정보:
|
PCB: | FR4, MCPCB | 최대 구성 요소: | 10mm 높이 |
---|---|---|---|
전압: | 220V/110V | 블레이드 수량: | 6PCS |
플랫폼: | 2.4M(사용자 정의 가능) | 이름: | 멀티 커터 머신 |
하이 라이트: | PCB Depanel 멀티 커터 기계,1200mm LED 스트립 멀티 커터 기계,FR4 V 컷 PCB Depaneling 기계 |

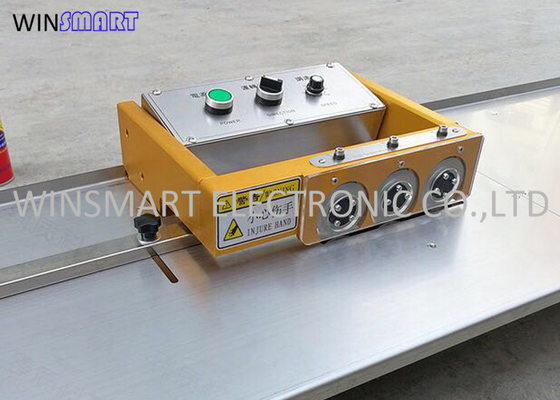

1200mm LED 지구를 위한 다 절단기 기계 PCB Depaneler 2000pcs/hour
멀티 커터 기계 작동 원리:
윗날 1개, 아랫날 1개로 구성된 그룹이자 커팅 유닛이기도 하다.A, B, C, 세 그룹이 있습니다.전체 절단 공정은 40%의 보드를 절단한 그룹 A 블레이드에서 그룹 A의 홈 절단을 통해 절단된 그룹 B 블레이드 나이프로 3단계로 구분되어 그룹 A의 홈 절단을 통해 나머지 40%를 완성합니다. 마지막 20%는 그룹 C 블레이드로 절단되고 마무리됩니다. .
멀티 커터 기계 기능:
1. 주석 균열 현상을 피하기 위해 내부 절단 응력을 최소화합니다.
2. 점프 v-컷으로 보드 절단을 해결할 수 있는 하부 블레이드 개선
3. 완벽한 운영자!안전하게 작동
4. 패널 전체 기능, 유연성
5. 컨베이어 벨트 장착 옵션
6. v-cut 두께가 1.0mm 미만인 보드를 절단하여 해결할 수 있습니다.
7. V 그루브 가이드 장비는 3개의 상부 블레이드를 수직으로 조정하여 다른 두께의 보드에 더 빠르고 쉽게 맞출 수 있습니다.
8. 상부 블레이드 거리를 수직으로 조정할 수 있습니다.
9. 원형 칼날은 재연마 후 재사용 가능
멀티 커터 기계 사양:
모델 | SMTD3 |
기계 치수 | 400x400x330mm |
플랫폼 차원 | 2400x300x200mm |
최대 절단 길이 | 제한 없음 |
PCB 재료 | FR4, MCPCB, 동판 |
절단 속도 | 0-500mm/s |
PCB 두께 | 0.6-3mm |
힘 | 220/110V |
기계 무게 | 44kg |
나무 케이스 치수 | 116x67x58cm |
총 중량 | 76kg |
멀티 커터 기계 매개변수
A : > 0.25mm B: 1.0mm(최대) 표준 절단기: C2: ≧2mm C1: ≧2mm Θ: ≧200 절단기는 고객이 만들 수 있습니다
|
|
최대 절단 길이(mm) | 제한 없는 |
속도(mm/초) | 조절할 수 있는 |
전원(VAC) | 220/110 |
무게(Kg) | 48 |
부품 높이(mm) | ≤8 |
힘 | AC 220V/50HZ |
절단 두께 | 0.5-3.0mm |
