공기 실린더 압축 공기를 넣은 펀칭기 10초 주기 펀칭 시간

공기 실린더 압축 공기를 넣은 펀칭기 10초 주기 펀칭 시간

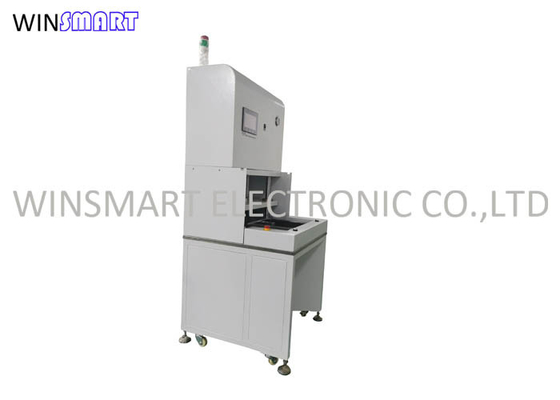

공압 펀칭기 개요:

이 기계는 반자동 PCB 분리기입니다.우리 공장은 해당 국가 생산 표준을 준수합니다.보증기간은 구입일로부터 1년(비정상 사용으로 인한 장비 파손은 보증에 포함되지 않습니다)

펀치 프레스 기계 특징:

1. FPC, 하드 PCB, CEM, MCPCB 보드용으로 특별히 설계되었으며 주석 균열, 금이 간, 말림, 버 및 기타 현상을 방지합니다.
2. 다른 제품 및 금형에 따라 임의의 규정 펀칭 속도, 펀칭 및 스탬핑 시간 압력.
3. 금형 교체가 간편하고 금형 고유의 비밀번호를 입력할 수 있는 버튼이 있는 터치스크린으로 안전한 작동을 보장합니다.
4. PCB를 쉽게 배치 및 선택하고 개인의 안전을 보장하기 위해 하부 금형의 세로 방향 이동.
5. 양손 푸시 버튼 동기화(1초 이내)를 사용하여 제어하고 인간의 안전 위험을 제거합니다.
6. 깨끗한 공기 사용, 오일 없음, 저전력, 쉬운 에너지 절약, 유지 보수, 빠르고 안정적인 출력.
7. 선택 가능한 수동 또는 자동 작동 모드, 카운트와 함께 컴퓨터 프로그램, 일 생산량 및 총계가 동시에 기록되어 통계, 정확한 카운트 및 고효율을 용이하게 합니다.
8. 공압 기술을 사용하면 압축기가 두 개 이상의 펀치에 작동할 수 있으며 일반적인 사용 및 유지 관리 비용이 다른 유형의 펀치보다 낮습니다.

펀치 프레스 기계 사양:

펀치 프레스 머신 펀칭 금형 설치 단계:

1. 보안 도어 제거

2. 2개의 후크에 하부 금형의 바닥판에 있는 2개의 핀 구멍을 놓습니다.

3. 상부 몰드를 서랍에 넣고(아래 그림 참조) 몰드 가장자리와 상부 플레이트가 겹쳐집니다.

4. 기계가 수동 모드로 전환됩니다."전면 및 후면" 버튼을 눌러 하부 금형을 기계에 공급합니다.

5. 공기 공급원을 분리하면 상단 및 하단 실린더가 천천히 떨어지고 상단 금형의 가이드 포스트가 하단 금형으로 확장되고 둘은 천천히 서로 닫힙니다.

6. 상부 및 하부 금형을 닫은 후 그림과 같이 나비 나사를 수동으로 조입니다.상부 금형이 움직이지 않도록 하십시오.조인 후 공기 공급원을 연결하고 실린더를 상승시키고 상단 금형을 분리하고 공기 공급원을 다시 분리하여 상단 금형과 하단 금형을 닫을 수 있는지 확인합니다.다음 단계로 진행하기 전에 상부 및 하부 다이가 부드럽게 닫히도록 작업을 1~2회 반복합니다.

펀치 프레스 기계 세부 사항:

펀치 프레스 기계 유지 보수:

1. 폐판을 제때 제거하십시오.
2. 두 개의 가이드 로드에 2개월마다 그리스를 추가하고 윤활유를
커넥팅로드 샤프트.
3. 감압 밸브에서 정기적으로 물을 제거하십시오.
4. 유기 부품이 손상된 경우 즉시 수리해야 합니다.
