| Brand Name: | Winsmart |
| Model Number: | SMTR17 |
| MOQ: | 1 세트 |
| 가격: | USD20000-80000 |
| Packaging Details: | 합판 케이스 |
| Payment Terms: | T/T, L/C, 웨스턴 유니온 |

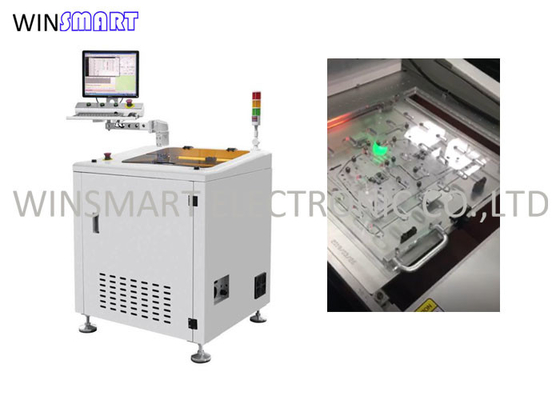

미니 60000RPM 스핀들 속도 CNC 라우터 PCB 절단기
CNC PCB 라우터 기능:
SMTR17은 주로 고속으로 작동하는 밀링 커터를 사용하여 사전 편집 경로에 따라 다중 연결된 PCB를 분리하는 일종의 장비입니다.그것은 c-cut 또는 push의 수동 파손 또는 절단 결함을 대체하고 제품 품질을 개선하며 스크랩 비율을 감소시킬 수 있습니다.이 기계는 인간-기계 인터페이스가 있는 최신 운영 체제를 채택합니다.절단 경로는 고화소 CCD 교시 및 편집으로 수정할 수 있으며 단계적으로 수정할 수도 있습니다.회전 플랫폼을 PCB의 로딩 및 언 로딩 장치로 사용하면 기계의 유휴 시간을 효과적으로 줄이고 이상적인 생산 효율성을 얻을 수 있습니다.
1. 높은 픽셀 컬러 CCD 돋보기, 보조 프로그램 교육 및 편집 시뮬레이션 기능,보다 정확한 정밀도와 선명한 이미지를 갖추고 있습니다.
2. 공구 수명 모니터링: 일정 거리를 절단한 후 밀링 커터는 절단되지 않은 절삭날 위치로 자동으로 상승/하강합니다.위아래
밀링 커터의 수명을 연장하기 위해 절삭 날의 길이에 따라 거리와 시간을 자유롭게 설정할 수 있습니다.
3. 투명한 안전문 디자인으로 가공과정을 한 눈에 볼 수 있습니다.문이 열리고 정지하여 가공 중 사고를 방지하여 사용자에게 안전한 작업 환경을 제공합니다.
4. 자동 마크 위치 및 수정 시스템, 이동 경로 표시 및 추적, 자동 초점 수정 기능, 더 높은 절단 정확도.
5. 절단 정확도를 보장하기 위해 동일한 고정 장치에서 3개의 동일하거나 다른 프로그램을 사용하여 표시로 찾을 수 있습니다.
6. 강력한 집진기는 먼지 절단 문제를 청소하고 해결할 수 있습니다.수입 팬은 먼지 수집을보다 깨끗하고 저소음으로 만듭니다.
7. 왼쪽 및 오른쪽 작업대를 사용하여 처리를 교환하고 PCB 기판을 배치하고 대기 시간을 줄이고 생산 능력을 높입니다.
8. 일반적으로 절단기는 전기식이고 작업대는 공압식입니다.장시간 작동시 공기압 부족으로 PCBA가 파손될 수 있습니다.정확성과 안정성을 보장하기 위해 기계의 전원이 완전히 켜져 있습니다.
PCB 라우터 사양:
| 모델 번호 | SMTR17 |
| 기계 크기 | 850(길이) x 750(가로) x 1455(높이)mm |
| 전압 | 380V/50Hz, 2.5KW |
| 최대 PCB 크기 | 410x460mm(싱글 테이블), 260x310mm(듀얼 테이블) |
| PCB 두께 | 0.4-5mm |
| 급지 모드 | 수동 |
| PCB 포지셔닝 | 맞춤형 고정 장치 |
| 프로그램 작성 | 비전 교육, 인라인 프로그래밍 |
| 커팅 스핀들 | SycoTec 60000rpm/min(표준) |
| 냉각 유형 | 자체 냉각 |
| 집진 모드 | 하단 컬렉션 |
| 절단 속도 | 1-100mm/s |
| 반복 정확도 | ±0.01mm |
| 라우팅 비트 | 0.8-3.0 직경, 오른쪽 회전 |
| 반복 정확도 | ±0.02mm |
| 제어 시스템 | 산업용 PC |
| 축 | 독일 SycoTec 4015HY |
| 동작 제어 | 4축 모션 컨트롤 보드 |
| 리드 나사 | C5 연삭 나사 리드 |
| 카메라 | 독일 이미징 40W 회색 카메라 |
| LCD | 17인치 |
PCB 라우터 기능:
1. 최대 460x410mm 탭 보드용 단일/이중 플랫폼(옵션)
2. PC 및 CCD 비전 시스템
3. 보상 및 하부 집진을 통한 프로그래밍
4. 최대 460mm 보드에 사용 가능
5. 다양한 유형의 제품에 유연하며 맞춤형 고정 장치를 사용할 수 있습니다.
6. LD/ULD용 개방형 플랫폼 및 로봇으로 자동 업그레이드
|
