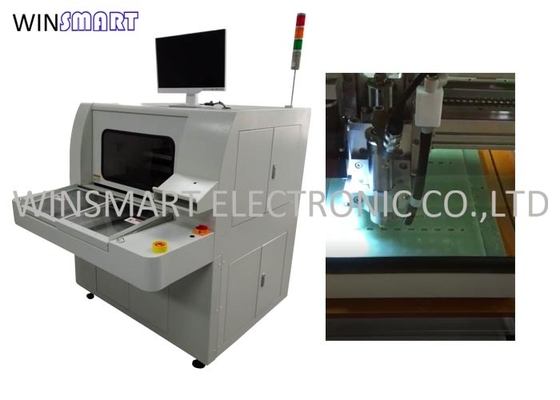

자동적인 CCD 포지셔닝 PCB CNC 대패 기계 최고 절단 진공 청소기
PCB CNC 라우터 기계 소개:
Depaneling 라우터는 목재 라우터와 유사한 기계입니다.라우터 비트를 사용하여 PCB의 재료를 밀링합니다.PCB 재질의 경도로 인해 비트가 마모되므로 주기적으로 교체해야 합니다.
라우팅하려면 패널의 탭을 사용하여 단일 보드를 연결해야 합니다.비트는 탭의 전체 재료를 밀링합니다.그것은 진공 청소기로 청소해야 할 많은 먼지를 생성합니다.진공 시스템이 ESD로부터 안전한 것이 중요합니다.또한 PCB의 고정 장치는 단단해야 합니다. 일반적으로 알루미늄 지그 또는 진공 유지 시스템이 사용됩니다.
PCB CNC 라우터 기계 특징:
1. 2개의 슬라이드 테이블
2. 낮은 스트레스
3. 부드러운 절삭날
4. 수동 로딩/언로딩
5. 정밀 절단을 위한 CCD 시스템
6. 조정 가능한 1-100mm/s 절단 속도
PCB CNC 라우터 기계 사양:
| 전반적인 | |
| 치수(W*D*H) | 1250mm*1650mm*1450mm |
| 무게 | 750KG |
| 높이 오프셋 | 60~110mm |
| 속이는 사람 | |
| 모터 유형 | JiaBao 시리즈 |
| 포지셔닝 반복성 | 0.001mm |
| 축 작업 영역(최대) | 650mm*560mm*50mm |
| 워크 스테이션 | |
| PCB 고정 | 표준, 전문화 |
| PCB 로딩/언로딩 | 설명서 |
| PCB 크기(최대) | 320*320mm |
| PCB 두께(최대) | 5mm |
| 고정 | |
| 강성 고정 | 사용자 정의 고정 장치 |
| 고정 고정 | 기계 |
| 스핀들 모터 | |
| 힘 | 150W |
| 축 | 60000rpm/분 |
| 보호 | 자체/풍냉식 |
| 커터 변경 | 전문화 |
| 라우팅 기능 | |
| 절단 속도(최대) | 80mm/s |
| 주행 속도(최대) | 2500mm/s |
| 절단의 정밀도 | 0.01mm |
| 진공 시스템 | |
| 진공력 | 3.5KW AC 380V |
| 진공 | 추 |
| 유용 | |
| 힘 | 2.0KW AC380V |
| 급기 | 4-6KG/cm2 |
| 프로그램 작성 | |
| 프로그램 편집 | 인라인 |
| 기능 편집 | 선, 호, 원형, U-곡선 |
| 프로그램 저장 | HDD |
| 비전 시스템 | SONE 컬러 CCD |
| 밀링 커터 오프셋 | 자동 |
| 진공 설정 | 자동 |
| 작동 모니터 | |
| 지표 | 표시기 기계 상태 |
| 도구 점검 | 자동 감지 도구 수명, 시간 테스트 사용 |
| 모터 보호 | 과열, 과부하, 저전압 보호 기능이 있습니다. |
| 모터 과부하 체크 | 과부하, 라인은 정상, 저전압 보호 기능 |
| 도구 사용 시간 | 자동 감지 공구 수명, |
| 데이터 통계 | 분리판 모델, 분리 계수, 다양한 계수 방법 |
| 오류 기록 | 소프트웨어는 기계의 모든 알람 메모리를 자동으로 기록합니다. |
| III.정확성 | |
| 축 정밀도 | 0.001mm |
| 절단 정밀도 | 0.1mm |
| IV.안전 | |
| 작업 영역 보호 | 4개의 밀봉된 보호 기능으로 |
| 도어 센서 | 전면 및 후면 안전 도어 마이크로 스위치 센서(옵션) |
| 긴급 정지 버튼 |
|
