제품 상세 정보:
|
상태: | 새롭습니다 | PCB 재료: | FR4, 알루미늄 |
---|---|---|---|
Pcb 두께: | 0.8-3.0mm | 점검 화면: | 제공됩니다 |
정확성을 줄이기: | ±0.05mm | 보고서 검사: | 제공됩니다 |
작업 영역: | 듀얼, 320x320mm | 커팅 스피드: | 1-100mm/s |
클리너: | 선택적 상단과 바닥 진공 시스템 | 상품 이름: | 커터 PCB 루터 머신을 분쇄하는 PCBA |
하이 라이트: | 모바일 전자제품 PCB 루터 머신,자동 CCD PCB 루터 머신,커터 절단기를 분쇄하는 PCBA |

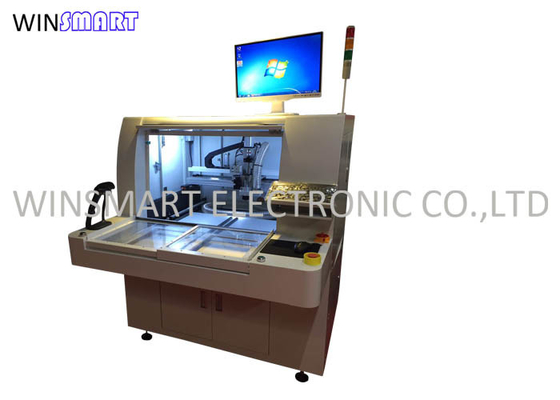

CCD 자동 PCBA 프레이즈반용 커터 절단기 모바일 전자제품 PCB 루터 머신
PCBA가 커터 PCB 라우터 기계 설명을 분쇄합니다 :
데파네링 라우터는 목제 라우터와 유사한 기계입니다.
그것은 PCB의 재료를 분쇄하기 위해 라우터 비트를 사용합니다. PCB 재료의 견고성은 비트를 닳아빠지게 하며, 그것이 정기적으로 대체되어야만 합니다.
단일 보드가 위원회에서 탭을 사용하여 연결될 것을 라우팅은 요구합니다.
비트는 탭의 전체 재료를 분쇄합니다.
그것은 진공기기로 청소되어야 하는 많은 재를 생산합니다.
ESD 금고인 것은 진공 시스템에 중요합니다.
또한 PCB의 픽스처링은 단단함에 틀림없습니다 - 보통 알루미늄 지그 또는 진공 장악 체제가 사용됩니다.
PCBA가 커터 PCB 라우터 기계 특징을 분쇄합니다 :
이 시스템은 많은 양 생산을 위한 2슬라이드 테이블을 가지고 있습니다. 그리고 그것은 매끄러운 최첨단을 보증하기 위해 PCBA를 보호하기 위해 더 낮은 스트레스를 가지고 있습니다.
수입된 모터와 축은 무잡음 목적을 위해 사용됩니다.
선택적 상단과 바닥 진공 세정 시스템은 다양한 고객의 요구조건이 가능합니다.
정확 컷팅을 보증하기 위한 고급 품질 CCD 시스템.
비트와 커팅 스피드를 경로화한 쉽고 단순한 프로그래밍은 조정할 수 있습니다.
PCBA가 커터 PCB 루터 머신 상술을 분쇄합니다 :
작업복 | |
차원(W*D*H) | 1250mm*1650mm*1450mm |
중량 | 750KG |
높이 오프셋 | 60~110mm |
조종자 | |
전동기형 | 지아바오 시리즈 |
위치결정 반복성 | 0.001 밀리미터 |
지역(최대)로 일하는 주축 | 650mm*560mm*50mm |
작업장 | |
PCB 정착 | 표준, 전문화 |
PCB 로딩 / 언로딩 | 설명서 |
PCB 사이즈 (최대) | 320*320mm |
PCB 두께 (최대) | 5 밀리미터 |
픽스처링 | |
강성 픽스처링 | 주문 제작되 정착물을 만듭니다 |
정착시키는 정착 | 기계류 |
스핀들 모터 | |
힘 | 150W |
축 | 60000rpm/min |
보호하세요 | 본인 / 풍랭 |
변화 커터 | 전문화 |
라우팅 기능 | |
커팅 스피드 (최대.) | 80 밀리미터 / S |
구동 속도 (최대.) | 2500 밀리미터 / S |
절단의 정확성 | 0.01 밀리미터 |
진공 시스템 | |
버큠력 | 3.5KW AC 380V |
진공 | 납공 |
유틸리티 | |
힘 | 2.0KW AC380V |
급기 | 4-6KG/cm2 |
프로그래밍 | |
프로그램 편집 | 인라인 |
기능 편집 | 라인, 아크, 코이르쿠라, U-곡선 |
프로그램 저장 매체 | HDD |
비젼 시스템 | 손 컬러 CCD |
커터 잔류편차 정처없이 돌아다니기 | 자동차 |
진공 장치 | 자동차 |
작동 모니터 | |
이인디케이터 | 이인디케이터 머신스테이트 |
도구 점검 | 자동 검출 공구수명, 시간 테스팅의 사용 |
모터는 보호합니다 | 저전압 방지 기능, 과열, 과부담을 가지고 있습니다 |
로딩 점검 에 모터 | 과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다 |
도구 사용 가능 시간 | 자동 검출 공구수명, |
데이터 통계치 | 다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다 |
고장 기록 | 소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다 |
3세. 정확도 | |
주축 정확성 | 0.001 밀리미터 |
정확성을 줄이기 | 0.1 밀리미터 |
IV. 안전성 | |
작업 영역은 보호합니다 | 네가지 봉인한 보호로 |
출입문 감지기 | (선택적인) 전방 및 후방 안전문 마이크로 스위치 센서 |
긴급 사태 정지 버튼 |
PCBA가 커터 PCB 루터 머신 애플리케이션을 분쇄합니다 :
그것은 넓게 휴대폰, 자동차 전자 공학, 가전 전자 제품, 휴대폰, led 라이트닝, 의료 산업, 등과 같은 전자 업계 제조업에서 사용됩니다.
