제품 상세 정보:
|
| 연결 방식: | 분쇄 조인트 | PCB 재료: | FR4, 알루미늄 |
|---|---|---|---|
| PCB 두께: | 0.8-3.0mm | 점검 화면: | 제공됩니다 |
| 정확성을 줄이기: | ±0.05mm | 증명서: | ce |
| 작업 영역: | 350x400mm | 커팅 스피드: | 1-100mm/s |
| 클리너: | 최저 진공 시스템 | 상품 이름: | PCB 라우터 프레이즈반용 커터 |
| 하이 라이트: | 커터를 분쇄하는 시각적 PCB 라우터,커터를 분쇄하는 350x400mm PCB 라우터,루터 머신을 데파네링 네 주축 PCB |
||

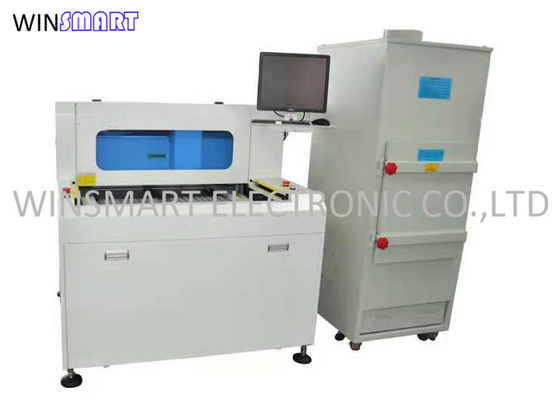

커터를 분쇄하는 350x400mm 듀얼 표 고속 4축 시각적 PCB 라우터
PCB 라우터 기계 특징 :
이 시스템은 많은 양 생산을 위한 2슬라이드 테이블을 가지고 있습니다. 그리고 그것은 매끄러운 최첨단을 보증하기 위해 PCBA를 보호하기 위해 더 낮은 스트레스를 가지고 있습니다.
수입된 모터와 축은 무잡음 목적을 위해 사용됩니다.
선택적 상단과 바닥 진공 세정 시스템은 다양한 고객의 요구조건이 가능합니다.
정확 컷팅을 보증하기 위한 고급 품질 CCD 시스템.
비트와 커팅 스피드를 경로화한 쉽고 단순한 프로그래밍은 조정할 수 있습니다.
PCBA가 커터 PCB 루터 머신 상술을 분쇄합니다 :
| 작업복 | |
| 차원(W*D*H) | 1150mm*1250mm*1325mm |
| 중량 | 750KG |
| 높이 오프셋 | 60~110mm |
| 조종자 | |
| 전동기형 | 지아바오 시리즈 |
| 위치결정 반복성 | 0.001 밀리미터 |
| 지역(최대)로 일하는 주축 | 870mm*450mm*50mm |
| 작업장 | |
| PCB 정착 | 표준, 전문화 |
| PCB 로딩 / 언로딩 | 설명서 |
| PCB 사이즈 (최대) | 350*400mm |
| PCB 두께 (최대) | 5 밀리미터 |
| 픽스처링 | |
| 강성 픽스처링 | 주문 제작되 정착물을 만듭니다 |
| 정착시키는 정착 | 기계류 |
| 스핀들 모터 | |
| 힘 | 40W |
| 축 | 60000rpm/min |
| 보호하세요 | 본인 / 풍랭 |
| 변화 커터 | 전문화 |
| 라우팅 기능 | |
| 커팅 스피드 (최대.) | 100 밀리미터 / Ｓ |
| 구동 속도 (최대.) | 3000 밀리미터 / Ｓ |
| 절단의 정확성 | 0.01 밀리미터 |
| 진공 시스템 | |
| 버큠력 | 3.5KW AC 380V |
| 진공 | 납공 |
| 유틸리티 | |
| 힘 | 2.0KW AC380V |
| 급기 | 4-6KG/cm2 |
| 프로그래밍 | |
| 프로그램 편집 | 인라인 |
| 기능 편집 | 라인, 아크, 코이르쿠라, U-곡선 |
| 프로그램 저장 매체 | HDD |
| 비젼 시스템 | 손 컬러 CCD |
| 커터 잔류편차 정처없이 돌아다니기 | 자동차 |
| 진공 장치 | 자동차 |
| 작동 모니터 | |
| 이인디케이터 | 이인디케이터 머신스테이트 |
| 도구 점검 | 자동 검출 공구수명, 시간 테스팅의 사용 |
| 모터는 보호합니다 | 저전압 방지 기능, 과열, 과부담을 가지고 있습니다 |
| 로딩 점검 에 모터 | 과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다 |
| 도구 사용 가능 시간 | 자동 검출 공구수명, |
| 데이터 통계치 | 다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다 |
| 고장 기록 | 소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다 |
| 3세. 정확도 | |
| 주축 정확성 | 0.001 밀리미터 |
| 정확성을 줄이기 | 0.1 밀리미터 |
| IV. 안전성 | |
| 작업 영역은 보호합니다 | 네가지 봉인한 보호로 |
| 출입문 감지기 | (선택적인) 전방 및 후방 안전문 마이크로 스위치 센서 |
| 긴급 사태 정지 버튼 |
PCB 라우터 진공 청소기 매개 변수 :
| 체 | 수직 박스 |
| 더스트박스 차원 | 730mm×640mm×1700mm |
| 전압 파워 | AC380V 50HZ,2.2KW,3HP |
| 소음 | 75 DB (데시벨) 아래에 |
| 공기 유입구 / 수단 차원 | 6 inches/8 인치 |
| 전원 코드 | 5X2.52 |
| 고밀도 필터가방 | 16PCS |
PCB 루터 머신 애플리케이션 :
그것은 넓게 휴대폰, 자동차 전자 공학, 가전 전자 제품, 휴대폰, led 라이트닝, 의료 산업, 등과 같은 전자 업계 제조업에서 사용됩니다.
PCB 루터 머신 설치 조건 :
1. 플레이트 배포자를 위한 전력 공급기 요구사항 : AC380V (주 엔진) 4.8K8/9A+ (진공 청소기) 2.2KW/4.7A
2. 티엔-스 : 위상 A, 위상 B는 위쪽에 Ｃ, """0""라인"(N), 접지 라인 (페이), 전원 라인 4mm2를 단계적으로 시행합니다
3. 기압 요구 : 4-6kg/cm2
4. 기계의 배치 스페이스 : 80-100CM 유지 간격은 벽으로부터의 기계의 뒤에 보유되어야 합니다.왼쪽 그리고 옳은 편은 50-80CM의 유지 간격을 보유할 필요가 있습니다.
5. 정착물 요구조건 : 전체 높이는 최저 frame+jig로 나뉘어지는 37MM이고 프레임이 하부 틀 설치를 위해 430M m×380m,M6이 구멍을 뚫는다는 것 인 최저이 의 길이와 폭이 케케묵은 360×360MM입니다
