제품 상세 정보:
|
PCB 타입: | 탭 이사회 | PCB 재료: | FR4, MCPCB, FPC |
---|---|---|---|
Pcb 두께: | 0.1-3mm | 패키징: | 합판 상자 |
정확성: | ±0.05mm | 이름: | PCB 데파네링 펀칭 |
하이 라이트: | 3 밀리미터 PCB 디파넬링 기계,FR4 PCB 디파넬링 기계,데파네링 PCB 천공기 |

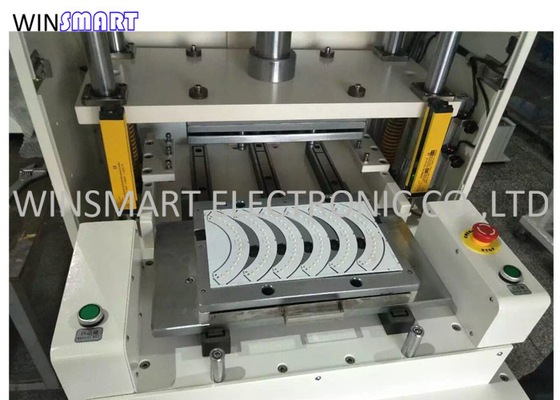

4.선택적 8-30 톤을 펀칭하는 자동 실린더 주도 PCB 디파넬링
PCB가 펀칭 개관을 데파네링 :
그것은 점과 인지 홀로 연결되는 PCB / FPC를 위해 설계되고 고효율 정확성 스탬핑과 펀칭 효과를 가지고 있습니다. 그것은 현재 시장에서 PCB 변형인 보증 슬리팅 FPC 일 뿐입니다.
그것의 최소 절단 정확성은 특별한 호리호리한 PCB에 대해 ±0.05mm입니다. 맥스 작업 영역은 460*320mm입니다.
PCB가 펀칭 특징을 데파네링 :
1. 더블 스위치 두 손 활동 시작.
2. 와 함께 갖춘 채 들락날락 하부 다이와 하부 다이의 접동 유도부는 들락날락 자동적으로 있고 따라서 제품이 걸리고 개최되도록 편리하고 안전합니다.
3. 비상용정지스위치가 문제와 적시 셧다운을 확인합니다.
4. 스트레이링 손을 피하기 위한 보안문, 설치와 주형의 위임.(밖에 보안문 도에스노트 작업과 정상 작동).
5. 안전 기압 세팅 기능, 한계를 초과하기 위한 알람. 자동적 계산, 오버리미트 중단.
7. 절단이 최소 한도로 탈 때 발생된 내부 응력과 부서지기를 회피하고 주석의.
8. 매우 많은 양 보드에 적합합니다.
PCB가 펀칭 특성을 데파네링 :
1.펀칭에 의한 디파넬링 PCB / FPC는 설명서에 의해 초래된 미세균열을 회피하기 위해, 죽습니다.
2.강성을 위한 철 구조를 던지세요. 펀칭 다이는 변하기 쉽습니다. 펀칭 다이의 쉬운 설치.
3.쉬운 적재와 언로딩피크비 펀치 die| FPC die| PCB 펀치 mold| FPC 곰팡이를 위한 움직일 수 있는 하부 다이.
4. 장비는 보편적입니다. 다양한 곰팡이는 대체될 수 있고 그 곰팡이 변화가 편리하고 빠릅니다.
PCB가 펀칭 상술을 데파네링 :
작업 영역 | 460*320mm |
동작 압력 | 0.45-0.7Mpa |
정확성을 줄이기 | ±0.05mm |
순환 주기 | 7-15 초 |
출력 | 8T |
PCB / FPC 두께 | 0.08-3.5MM |
PCB / FPC 재료 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
절삭 방식 | 펀칭 |
펀치 정착물 | 다이 세공(주형) |
작동하는 특성 |
LCD는 전시하고 자동적으로 수를 기록합니다의 가공물, 자동 펀칭 |
송신 포트 | 국제 기준 |
연산어 | 영어 |
타격 | 50MM |
주형 높이 | 170MM |
힘 | 380/220V |
퓨즈 | 3A |
기계 차원 | 820x740x1750mm |
기계 하중 | 680kgs |
PCB가 펀칭 애플리케이션을 데파네링 :
많은 양 라우트된 FR4와 알루미늄 PCB 보드와 FPC 디파넬링에 신청하세요.
