제품 상세 정보:
|
| 절삭 방식: | 천삽 | 진공 청소기: | 선택적 상단과 바닥 |
|---|---|---|---|
| PCB 두께: | 0.8-3.0mm | 장점: | 듀얼 표 |
| 정확성을 줄이기: | ±0.05mm | 식자재원산지정보: | 중국 |
| 보증: | 1년이요 | 커팅 스피드: | 1-100mm/s |
| 클리너: | 선택적 상단과 바닥 진공 시스템 | 상품 이름: | CNC PCB 루터 머신 |
| 하이 라이트: | 최고 줄인 CNC PCB 루터 머신,100 mm/S CNC PCB 루터 머신,세미 자동차 CNC PCB 절단기 |
||

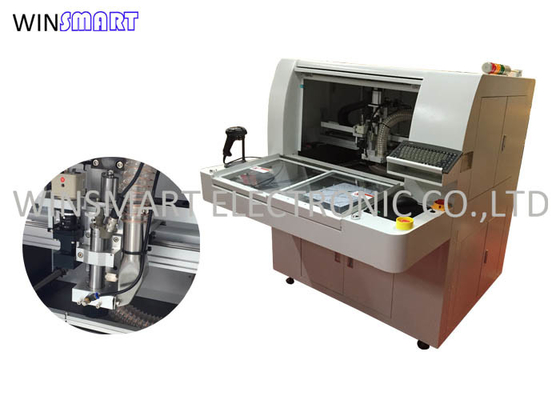

CNC PCB 루터 머신 맥스 100 밀리미터 / Ｓ 커팅 스피드를 줄이는 세미 오트 위
CNC PCB 루터 머신은 작용합니다 :
PCB 데파네링 루터 머신은 인지 홀로 연결된 불규칙한 PCB 보드를 분리하는데 사용된 기계입니다. 또한 PCB 곡선 절단기, 데스크탑 PCB 루터 머신, 인지 홀 PCB 세퍼레이터 기재로 알려집니다. PCB 데파네링 루터 머신은 인쇄 회로 기판 제조 공정의 중요 프로세스입니다. PCB 라우터는 프로젝트에 의해 설계된 제어 프로그램에 따라 약간을 통한 고객에 의해 요구된 그래픽을 줄여 언급합니다. 프레이즈반용 커터가 어느 정도까지 입혀질 때, 그것은 나이프를 깨고 누출로 이어질 것입니다. 만약 상당한 양과 생산용기판이 고객의 요구에 따라 고객에게 전달되지 않으면, PCBA (프린트 회로 기판 + 국회가 SMT를 통과하는 PCB 비어 있는 위원회의 전체 과정을 언급하고, 그리고 나서 플러그 접속식이어서 하강합니다) 성공적으로 PCBA 폐기의 결과를 초래한 제품에 설치될 수 없습니다.
만약 PCB 보드의 두께가 도구의 길이와 같거나 크면, 도구 위의 수정된 구조의 회전이 거친 라우팅 동안 PCB 보드를 태울 것입니다. 도구 위에 수정된 구조의 회전에 의해 초래된 PCB 보드를 태우는 손상을 피하기 위해, 수정된 구조는 PCB 보드와 격차를 형성할 필요가 있습니다.
CNC PCB 루터 머신 장점 :
1. 2슬라이드 테이블
2. 저응력
3. 매끄러운 최첨단
4. 마눌들고양이 로딩 /unloading
5. 정확 컷팅을 위한 CCD 시스템
6. 조정할 수 있는 1-100mm/s 커팅 스피드
CNC PCB 라우터 기계 특징 :
1. 100 밀리미터 / Ｓ에 대한 스피드업과 500 밀리미터 / Ｓ의 포지셔닝 스피드로, 테이블 형태 한 개의 벤치 절단기.
2. 하역 동안 끊임없이 연속 절삭.
3. 고품질 회전축 시스템은 시스템이 가속되고 빨리 감속하고, 동기시간을 줄이고, 생산성을 향상시키고고 정밀도를 유지할 수 있게 합니다.
4. 고강도와 고성능을 보증하기 위해 고품질 하드웨어를 사용하세요.
5. 모든 가이드 스크류는 회전축의 서비스 수명을과 성능을 향상시키기 위해, 먼지와 먼지를 입력에서 막기 위해 커버됩니다.
CNC PCB 루터 머신 상술 :
| 작업복 | |
| 차원(W*D*H) | 1250mm*1650mm*1450mm |
| 중량 | 750KG |
| 높이 오프셋 | 60~110mm |
| 조종자 | |
| 전동기형 | 지아바오 시리즈 |
| 위치결정 반복성 | 0.001 밀리미터 |
| 지역(최대)로 일하는 주축 | 650mm*560mm*50mm |
| 작업장 | |
| PCB 정착 | 표준, 전문화 |
| PCB 로딩 / 언로딩 | 설명서 |
| PCB 사이즈 (최대) | 320*320mm |
| PCB 두께 (최대) | 5 밀리미터 |
| 픽스처링 | |
| 강성 픽스처링 | 주문 제작되 정착물을 만듭니다 |
| 정착시키는 정착 | 기계류 |
| 스핀들 모터 | |
| 힘 | 150W |
| 축 | 60000rpm/min |
| 보호하세요 | 본인 / 풍랭 |
| 변화 커터 | 전문화 |
| 라우팅 기능 | |
| 커팅 스피드 (최대.) | 100 밀리미터 / Ｓ |
| 구동 속도 (최대.) | 2500 밀리미터 / Ｓ |
| 절단의 정확성 | 0.01 밀리미터 |
| 진공 시스템 | |
| 버큠력 | 3.5KW AC 380V |
| 진공 | 납공 |
| 유틸리티 | |
| 힘 | 2.0KW AC380V |
| 급기 | 4-6KG/cm2 |
| 프로그래밍 | |
| 프로그램 편집 | 인라인 |
| 기능 편집 | 라인, 아크, 코이르쿠라, U-곡선 |
| 프로그램 저장 매체 | HDD |
| 비젼 시스템 | 손 컬러 CCD |
| 커터 잔류편차 정처없이 돌아다니기 | 자동차 |
| 진공 장치 | 자동차 |
| 작동 모니터 | |
| 이인디케이터 | 이인디케이터 머신스테이트 |
| 도구 점검 | 자동 검출 공구수명, 시간 테스팅의 사용 |
| 모터는 보호합니다 | 저전압 방지 기능, 과열, 과부담을 가지고 있습니다 |
| 로딩 점검 에 모터 | 과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다 |
| 도구 사용 가능 시간 | 자동 검출 공구수명, |
| 데이터 통계치 | 다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다 |
| 고장 기록 | 소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다 |
| 3세. 정확도 | |
| 주축 정확성 | 0.001 밀리미터 |
| 정확성을 줄이기 | 0.1 밀리미터 |
| IV. 안전성 | |
| 작업 영역은 보호합니다 | 네가지 봉인한 보호로 |
| 출입문 감지기 | (선택적인) 전방 및 후방 안전문 마이크로 스위치 센서 |
| 긴급 사태 정지 버튼 |
CNC PCB 라우터 기계 매개 변수 :
1. 기계 차원 :1250mm*1650mm*1450mm
2. PCB 사이즈 : 320x320mm (표준)
3. 워킹 모드 : 천삽
4. 진공 청소 시스템 : 최고이 또는 바닥 청소
5. 진공 청소기 전압 : 3 단계 380V 3.5KW
6. 자르는 정확성 : +-0.05mm
7. 커팅 스피드 : 100 밀리미터 / Ｓ
8. PCB 재료 : FR4, MCPCB
