제품 상세 정보:
|
CE 승인: | 예 | 축: | 2 |
---|---|---|---|
PCB 타입: | 양쪽 탭과 V-커트 이사회 | 방식: | 전자동 |
최대 패널: | 300x300mm (만들어지는 것으로 맞춤화될 수 있습니다) | 이름: | 보편적 PCB 디파넬링 기계 |
하이 라이트: | 보편적 자동 PCB 디파넬링 기계,2대 축 PCB 디파넬링 기계,V는 루터 머신을 데파네링 PCB를 줄였습니다 |

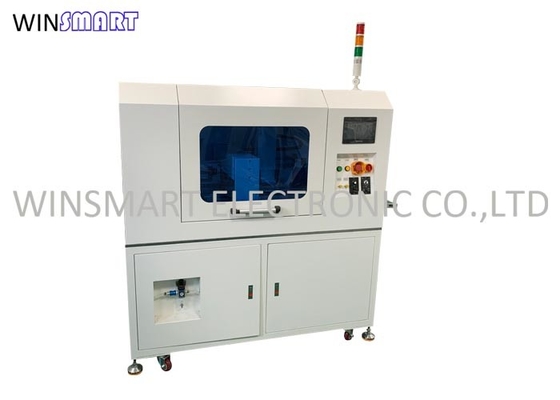

양쪽 V-커트와 탭 이사회를 위한 2 축과 보편적 자동 PCB 디파넬링 기계
보편적 PCB가 기계 특징을 데파네링 :
1. V-커트와 탭 보드를 커버하면서, 모든 종류의 엄격한 PCBA 디파넬링을 위해 적당한 사람이 없는 생산을 실현하세요.
2. PC와 CCD 비젼 시스템.
3. 배상과 집진으로 프로그램을 만들기.
4. 2 축은 설치했습니다, V-커트 디파넬링, 다른 것을 위한 1가 다리 디파넬링을 분쇄하는 것 위한 것입니다.
5. 절단 동안 손상에게서 성분을 보호하도록 500ustrain 절단 스트레스보다 적습니다.
6. 옵션널 QR 코드와 바코드 추적시스템.
7. 편의 소프트웨어, 작동하고 프로그래밍하도록 쉽습니다
보편적 PCB 디파넬링 기계 피딩하는 모드 :
1. 안티 스태틱 구동 모드, 그렇게 할 수 있는 SMEMA 인터페이스
2. 앞 SMT 장비를 연결시키세요.
3. 다른 폭 PCBA를 위한 조정할 수 있는 컨베이어가 범위는 50-350mm입니다.
4. 설치하도록 편리하고 쉬운 독립적 모듈 설계를 사용하세요.
보편적 PCB 디파넬링 기계 자르는 구조 :
1. 서보 모터는 정확한 나사못이 커팅 스피드와 정확성을 보증하도록 이끈 채로 일치됩니다.
2. 효과적으로 절단 블레이드 커터가 고속도 브러쉬리스 모터에 의해 가동되며, 그것이 낮아지 라고 절단이 강조합니다.
3. 모든 FR4와 알루미늄 PCBA에 적합한 채 데파네링 축이 개별적으로 일하는 2.
보편적 PCB 디파넬링 기계 기계적 수집 :
1. x 축은 고속 응답 속도,고 정밀도와 낮은 유지보수 비용을 가지고 있는 벨트와 스텝 모터에 의해 가동됩니다.
2. 효율적이고 탄력적인 두배 조종자들의 독립 조작 방식을 채택합니다. SMT 라인을 위한 고속 생산 시간 변경.
3. 다중기능 흡착 노즐을 갖추고, 편리하고 생산 시간을 나아집니다.
보편적 PCB가 기계 시방서를 데파네링 :
모델 번호 | SMTID3 |
기계 사이즈 | 1800(L) X 1500(W) X 2200(H)MM |
전압 | 220V/50Hz, 2.5KW |
맥스 PCB 사이즈 | (주문형인) 300x300mm |
PCB 두께 | 0.4-6mm |
피딩하는 모드 | 자동장치 |
PCB 위치설정 | 주문 제작된 정착물 |
프로그래밍 | 비젼 티칭, 인라이닝 프로그래밍 |
축을 줄이기 | 20000-60000rpm/min |
냉각 형태 | 자체 쿨링 |
집진 방식 | 최고 수집 |
커팅 스피드 | 1-100mm/s |
절삭 정밀도 | ±0.02mm |
라우팅 비트 | 0.8-3.0 지름, 오른쪽 로테이션 |
반복 정밀도 | ±0.02mm |
제어 시스템 | 산업적 PC |
축 | 독일 사이코테크 4025HY |
