제품 상세 정보:
|
PCB 타입: | 탭 이사회 | PCB 재료: | FR4, 알루미늄 |
---|---|---|---|
PCB 두께: | 0.8-3.0mm | 증명서: | CE 승인 |
정확성을 줄이기: | ±0.05mm | 보고서 검사: | 제공됩니다 |
작업 영역: | 듀얼, 320x320mm | 커팅 스피드: | 1-100mm/s |
보증: | 12개월 | 상품 이름: | PCB 분리 |
하이 라이트: | Win10 세미 오토매틱 PCB 라우터,CE 세미 오토매틱 PCB 라우터,0.8 밀리미터 PCB 디파넬링 루터 머신 |
반자동 PCB 라우터, 10개의 운영 시스템 PCB 분리를 얻습니다
PCB 분리 기계 특징 :
1. 많은 양 생산을 위한 2슬라이드 작업 테이블.
2. 그것은 매끄러운 최첨단을 보증하기 위해 PCBA를 보호하기 위해 더 낮은 스트레스를 가지고 있습니다.
3. 파나소닉 모터와 사이코테크 축은 무잡음과 정확한 절단을 위해 사용됩니다.
4. 선택적 상단과 바닥 진공 세정 시스템은 다양한 고객의 요구조건이 가능합니다.
5. 자동 정렬을 위한 독일 카메라와 CCD 시스템.
6. 10 운영 시스템을 얻으세요, 그러면 다른 운전 허용은 쉬운 시스템이 작동하게 합니다.
7. 선택적 바코드 스캐너와 능력별 학급 편성은 이용 가능합니다.
PCB 분리 기계 시방서 :
작업복 | |
차원(W*D*H) | 1250mm*1650mm*1450mm |
중량 | 750KG |
높이 오프셋 | 60~110mm |
조종자 | |
전동기형 | 지아바오 시리즈 |
위치결정 반복성 | 0.001 밀리미터 |
지역(최대)로 일하는 주축 | 650mm*560mm*50mm |
작업장 | |
PCB 정착 | 표준, 전문화 |
PCB 로딩 / 언로딩 | 설명서 |
PCB 사이즈 (최대) | 320*320mm |
PCB 두께 (최대) | 5 밀리미터 |
픽스처링 | |
강성 픽스처링 | 주문 제작되 정착물을 만듭니다 |
정착시키는 정착 | 기계류 |
스핀들 모터 | |
힘 | 150W |
축 | 60000rpm/min |
보호하세요 | 본인 / 풍랭 |
변화 커터 | 전문화 |
라우팅 기능 | |
커팅 스피드 (최대.) | 80 밀리미터 / S |
구동 속도 (최대.) | 2500 밀리미터 / S |
절단의 정확성 | 0.01 밀리미터 |
진공 시스템 | |
버큠력 | 3.5KW AC 380V |
진공 | 납공 |
유틸리티 | |
힘 | 2.0KW AC380V |
급기 | 4-6KG/cm2 |
프로그래밍 | |
프로그램 편집 | 인라인 |
기능 편집 | 라인, 아크, 코이르쿠라, U-곡선 |
프로그램 저장 매체 | HDD |
비젼 시스템 | 손 컬러 CCD |
커터 잔류편차 정처없이 돌아다니기 | 자동차 |
진공 장치 | 자동차 |
작동 모니터 | |
이인디케이터 | 이인디케이터 머신스테이트 |
도구 점검 | 자동 검출 공구수명, 시간 테스팅의 사용 |
모터는 보호합니다 | 저전압 방지 기능, 과열, 과부담을 가지고 있습니다 |
로딩 점검 에 모터 | 과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다 |
도구 사용 가능 시간 | 자동 검출 공구수명, |
데이터 통계치 | 다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다 |
고장 기록 | 소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다 |
3세. 정확도 | |
주축 정확성 | 0.001 밀리미터 |
정확성을 줄이기 | 0.1 밀리미터 |
IV. 안전성 | |
작업 영역은 보호합니다 | 네가지 봉인한 보호로 |
출입문 감지기 | (선택적인) 전방 및 후방 안전문 마이크로 스위치 센서 |
긴급 사태 정지 버튼 |
PCB 분리 기계 응용 :
그것은 넓게 휴대폰, 자동차 전자 공학, 가전 전자 제품, 휴대폰, led 라이트닝, 의료 산업, 등과 같은 전자 업계 제조업에서 사용됩니다.

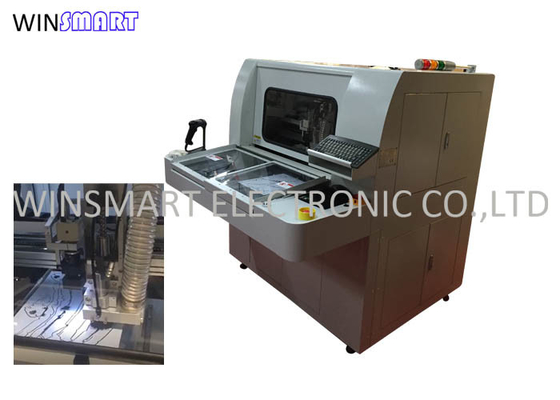

PCB 분리 기계 사진 :
