제품 상세 정보:
|
보증: | 1년이요 | CCD 시스템: | 예 |
---|---|---|---|
PCB 타입: | 양쪽 탭과 V-커트 이사회 | 방식: | 인라인 |
최대 패널: | 300x300mm (만들어지는 것으로 맞춤화될 수 있습니다) | 이름: | 인라이닝 PCB 디파넬링 분리대 |
하이 라이트: | 인라이닝 PCB 디파넬링 분리대,V는 분리대를 데파네링 PCB를 줄였습니다,80 밀리미터 / S PCB 세퍼레이터 기재 |

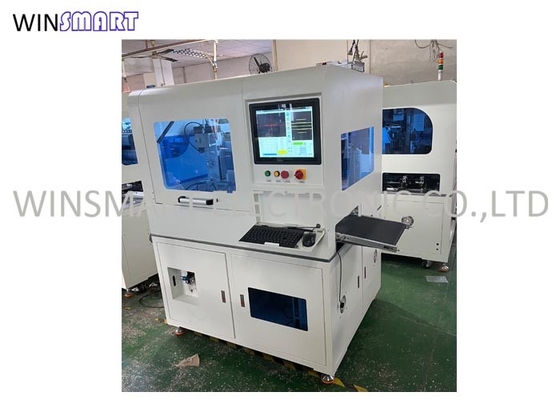

다중 유형 PCB 디파넬링을 위한 분리대를 데파네링 인라이닝 PCB
인라이닝 PCB가 분리대 기술을 데파네링 :
이 인라이닝 PCB 디파넬링 세퍼레이터 기재는 인라인 전자동 장비이며, 그것이 PCB 로더 기계에 연결될 수 있습니다. 그것은 프로그램에 따라 절단 블레이드와 자동절단의 고속 회전을 채택합니다.인라이닝 PCB 분리대는 온라인으로 설계됩니다, 다량 생산 효율과 안정적 품질로, 자동적으로 어느 것이 위치하고, 잘리고 진공청소기로 청소할 수 있습니까. 그것은 절개로를 드러내기 위해 표시점 자동 교정 시스템, 고화소 카메라를 가집니다.가장 중요한 것 이 PCB 세퍼레이터 기재가 잘려 양쪽 탭 패널과 V-커트 패널을 위해 일한다는 것입니다.
인라이닝 PCB가 분리대 특징을 데파네링 :
1. V-커트와 탭 보드를 커버하면서, 모든 종류의 엄격한 PCBA 디파넬링을 위해 적당한 사람이 없는 생산을 실현하세요.
2. PC와 CCD 비젼 시스템.
3. 배상과 집진으로 프로그램을 만들기.
4. 2 축은 설치했습니다, V-커트 디파넬링, 다른 것을 위한 1가 다리 디파넬링을 분쇄하는 것 위한 것입니다.
5. 절단 동안 손상에게서 성분을 보호하도록 500ustrain 절단 스트레스보다 적습니다.
6. 옵션널 QR 코드와 바코드 추적시스템.
7. 편의 소프트웨어, 작동하고 프로그래밍하도록 쉽습니다
8. 매끄러운 채 모서리를 절두하고 먼지 없습니다.
인라이닝 PCB가 디자인을 공급하고 언로딩시키는 분리대를 데파네링 :
인라이닝 PCB가 분리대 자르는 구조를 데파네링 :
서보 모터는 정확한 나사못이 커팅 스피드와 정확성을 보증하도록 이끈 채로 일치됩니다. 그리고 절단 블레이드 커터는 효과적으로 절단 스트레스를 낮춘 고속도 브러쉬리스 모터에 의해 가동됩니다. V-커트와 분쇄 브릿지 연결 패널을 커버하면서, 인라이닝 PCB 디파넬링 분리대는 모든 FR4와 알루미늄 PCBA 디파넬링을 위해 적당한 2 헤어진 축을 사용합니다.
인라이닝 PCB가 분리대 상술을 데파네링 :
항목 | SMTID3 |
작업 영역 | 250x200mm, 0-80mm(Z) |
CCD | 540 |
축 | 중국 브랜드 |
스크루 로드, 가이드 레일, 모듈 | 중국 브랜드 |
서보 모터 | 파나소닉 |
정전기 배제기 | ADK-801ADK-801 |
PC | 공업적 등급 |
운동 제어 카드 | PI9074 |
모니터 | 17 인치 |
운영 체제 | 윈도우 10 |
방추 속도 | 40000RPM |
XYZ 드라이브 속도 | XY.800mm/s, Z.300mm/s |
커팅 스피드 | 0-80mm/s |
절삭 정밀도 | ±0.05mm |
전체 전력 | 5KW |
구대 | 회전 트레이는 2가지 방향에서 중단할 수 있습니다 |
가늘고 긴 냉각 시스템 | 공기 냉각법 |
진공 청소기 전원 | 3.5 kw 380V,3-Phase (선택적 상단과 바닥 진공 세정) |
기압 | 0.5-0.7MPa |
잡음 제어 | <80 dB=""> |
안전장치 | 안전문과 센서 |
조작 모드 | 인라인 |
PCB 로딩 | 조정할 수 있는 피딩 콘베어 |
자동 고장 진단과 유지 방식 | 자체 진단은 작용하 실시간, 에러 정보가 중재하기 위한 각각 입출력 포트의 상태를 드러내고 직관적으로 질문합니다 |
기술 지원과 훈련 | 장비 작동, 프로그래밍하는 것, 하드웨어 유지 보수와 교육 서비스를 제공하세요 |
비젼 시스템 | CCD 시각적 위치결정 보정 시스템 |
조정 가능한 높이 | 50-70mm |
경고등 | 3 색 램프 |
동작 영역 보호 커버 | 6 면체 문의 눈이 먼 프로텍션 모드 |
차원 | 1000년 |
중량 | 약 1000kgs |
인라이닝 PCB가 분리대 구성 목록을 데파네링 :
1. 인라인 PCB 데파네링 분리대 X 1 유닛
2. 진공 청소기 X 1 유닛
3. 절단 블레이드 X 5 pc
4. 조작 매뉴얼 X 1 pc
5. 운전 비디오와 장치 비디오
