제품 상세 정보:
|
| 상태: | 새로운 100% | 절단 응력: | 200 이하 Ｕ 긴장 |
|---|---|---|---|
| PCB 두께: | 0.4-3mm | PCB 차원: | 300x300mm(standard) |
| PCB 연결: | 다리와 V-커트를 분쇄하기 | 이름: | 자동 PCB 데패널이저 |
| 하이 라이트: | 인라이닝 Ｖ는 PCB 데파넬레르를 줄였습니다,다리 PCB 디파넬링 기계를 분쇄하기,인라이닝 Ｖ는 자동 PCB 데패널이저를 줄였습니다 |
||

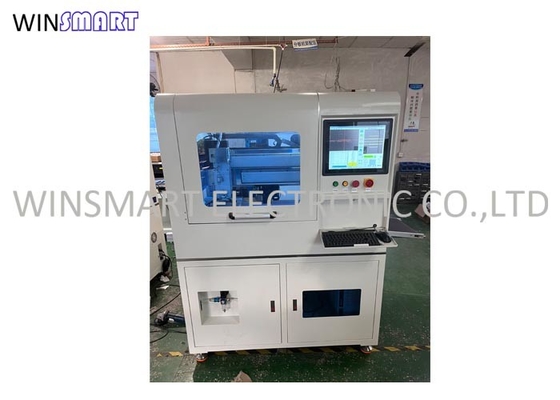

인라이닝 Ｖ는 PCB 디파넬링 기계 자동 PCB 데패널이저를 줄였습니다
자동 PCB 데패널이저 개관 :
1. 자동 PCB 데패널이저는 자동 피드를 가지고 있는 인라인 전자동 장비고 짐부림 컨베이어입니다.
2. 기계는 프로그램에 따라 절단 블레이드와 자동절단의 고속 회전을 사용합니다.
3. 그것은 프로그래밍하는 것을 위해 쉬운 정확한 디파넬링을 위해 CCD와 카메라 시스템을 가지고 있습니다.
인라이닝 PCB가 분리대 특징을 데파네링 :
1. 양쪽 V-커트와 분쇄 접합부 패널을 위한 두 헤어진 축이 잘립니다.
2. 더 쉬운 프로그래밍을 위한 PC와 CCD 비젼 시스템.
3. 배상과 집진으로 프로그램을 만들기.
4. 그것은 3HP 진공 청소기가 딸려 있습니다.
5. 절단 동안 손상에게서 성분을 보호하기 위한 낮은 절단 스트레스.
6. 그것은 SMT 라인에서 자동 처리를 위해 PCB 적재기와 언라드로스를 연결시킬 수 있습니다.
자동 PCB 데패널이저 상술 :
| 항목 | SMTID3 |
| 작업 영역 | 250x200mm, 0-80mm(Z) |
| CCD | 540 |
| 축 | 중국 브랜드 |
| 스크루 로드, 가이드 레일, 모듈 | 중국 브랜드 |
| 서보 모터 | 파나소닉 |
| 정전기 배제기 | ADK-801ADK-801 |
| PC | 공업적 등급 |
| 운동 제어 카드 | PI9074 |
| 모니터 | 17 인치 |
| 운영 체제 | 윈도우 10 |
| 방추 속도 | 40000RPM |
| XYZ 드라이브 속도 | XY.800mm/s, Z.300mm/s |
| 커팅 스피드 | 0-80mm/s |
| 절삭 정밀도 | ±0.05mm |
| 전체 전력 | 5KW |
| 구대 | 회전 트레이는 2가지 방향에서 중단할 수 있습니다 |
| 가늘고 긴 냉각 시스템 | 공기 냉각법 |
| 진공 청소기 전원 | 3.5 kw 380V,3-Phase (선택적 상단과 바닥 진공 세정) |
| 기압 | 0.5-0.7MPa |
| 잡음 제어 | <80 dB=""> |
| 안전장치 | 안전문과 센서 |
| 조작 모드 | 인라인 |
| PCB 로딩 | 조정할 수 있는 피딩 콘베어 |
| 자동 고장 진단과 유지 관리 모드 | 자체 진단은 작용하 실시간, 에러 정보가 중재하기 위한 각각 입출력 포트의 상태를 드러내고 직관적으로 질문합니다 |
| 기술 지원과 훈련 | 장비 작동, 프로그래밍하는 것, 하드웨어 유지 보수와 교육 서비스를 제공하세요 |
| 비젼 시스템 | CCD 시각적 위치결정 보정 시스템 |
| 조정 가능한 높이 | 50-70mm |
| 경고등 | 3 색 램프 |
| 동작 영역 보호 커버 | 6 면체 문의 눈이 먼 프로텍션 모드 |
| 차원 | 1000년 |
| 중량 | 약 1000kgs |
자동 PCB 데패널이저 소프트웨어 도입 :
| 소프트웨어 권리 관리 | 암호 보호 |
| 프로그래밍 | 영상 인터페이스, 절개로, 동적모의 시행 |
| 자동 측정 기능 | 표시점 자동 측정 |
| 프로그래밍 모드 | 온라인 |
| 편집 기능 | 직선 |
| 프로그램 저장 매체 | 필요에 따라 저장 위치를 선택하세요 |
| 공구 직경 배상 | 다양한 보정 방법은 이용 가능합니다 |
| 도구 탐지 | 예, 자동적으로 알람과 도구 제동 뒤에 있는 정지 |
| 모터 과열 탐지 | 과부담, 과열되는 것, 저전압과 다른 보호를 가지고 있습니다 |
| 서보 기구에 의한 오버로드 탐지 | 과부담, 저전압과 선이 정상적인지 |
| 가늘고 긴 삶 추적 | 자동장치 |
| 계산 | 예 |
| 기계 오차 기록 | 모든 알람 기록이 자동적으로 기억합니다 |
| 축 위치 정확도 | 0.01 밀리미터 |
| 정확성을 줄이기 | ±0.05mm |
| 바코드 스캐닝 | 선택적입니다 |
자동 PCB 데패널이저 구성 목록 :
1. 인라인 PCB 데파네링 분리대 Ｘ 1 유닛
2. 진공 청소기 Ｘ 1 유닛
3. 절단 블레이드 Ｘ 5 pc
4. 조작 매뉴얼 Ｘ 1 pc
5. 운전 비디오와 장치 비디오
자동 PCB 데패널이저 전기적 도입 :
1. 전기 제어 줄은 국가 표준을 위한 요구에 따르고 트렁킹이 난연제 소재로 만들어집니다.
2. 장비는 안전 보호와 누실 방지를 갖. 접지 배선과 중계기는 접촉을 스파킹에서 막기 위해 나노 저항을 갖추고 있습니다.
3. 설비의 주접촉자는 에스에스씨일 수 있으며, 그것이 효과적으로 불똥과 간섭 원인들을 방지할 수 있습니다.
4. 높은 연성 케이블은 500만 왕복 구동 이상을 보증하기 위해 장비 탱크 사슬 닻줄을 위해 사용됩니다.
5. 모두가 문제해결과 유지에게 편리한인 일관된 튜브 코드 식별을 가지고 있는 메인 컨트롤, 거센 흐름, 회로, 신호와 IO.
6. 장비의 위험한 부품은 안전 경보 징후를 구비합니다. 입선, 인출선, 전원 공급기와 접지 배선을 포함하여.
7. 이 자동 PCB 데패널이저는 완전한 IO 상태, 안전성 도어 개방 알람 기능, 기타 등등을 가지고 있습니다. 그리고 소프트웨어에서 대사를 일러줄 수 있습니다.
