제품 상세 정보:
|
| PCB 차원: | 460x320mm | 보고서 검사: | 제공됩니다 |
|---|---|---|---|
| PCB 타입: | 인지 홀 | PCB 보유: | 주문 제작된 주형 |
| 정확성: | ±0.05mm | 이름: | 공기 천공기 |
| 하이 라이트: | 20Ton PCB 천공 기계,460x320mm PCB 천공 기계,MCPCB 공기 천공기 |
||

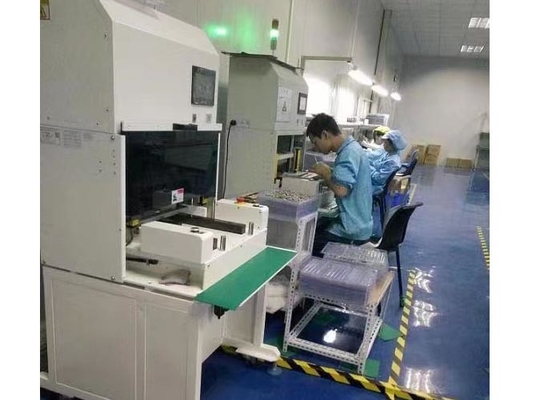

460x320mm 20Ton PCB 천공 기계 공기 천공기
공기 천공기 기능 :
1. 자동화, 단순하고 안전한 운영의 높은 정도
2. 스택모울드는 대체될 수 있고 주형 대체가 편리하고 쉽습니다
3. 하위 몰드는 들어가고, 자동적으로 죽으며, 그것이 제품을 잡고 위치시캐서 편리하고 완성품이 서랍에 빠질 수 있습니다.
4. 후강판 절단 동안 발생된 내부 응력을 최소화하고 주석 침입을 회피하세요
5. 반가공 PCB와 FPC를 펀칭하는 효율은 매우 높습니다
6. 최근 새로운 터치 스크린 기능은 작동하도록 운영자에게 편리합니다.
공기 천공기 원리 :
금형 위치에서 연장으로 만드는 PCB 천공기 다이를 설치하고, 하부 다이의 상응하는 자리에 줄여질 FPC / PCB 보드를 두고, 한 번에 이사회를 줄이도록 START 스위치를 압박하세요. 작업 동안, 하부 다이는 노동 강도를 감소시키고 안정성을 개선하기 위해 자동 푸시 풀을 채택합니다. 동시에, 헤어진 이사회를 잡고 위치시키는 것은 매우 편리합니다.
공기 천공기 상술 :
| 작업 영역 | 460*320mm |
| 동작 압력 | 0.45-0.7Mpa |
| 정확성을 줄이기 | ±0.05mm |
| 순환 주기 | 7-15 초 |
| 출력 | 8T |
| PCB / FPC 두께 | 0.08-3.5MM |
| PCB / FPC 재료 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절삭 방식 | 펀칭 |
| 펀치 정착물 | 다이 세공(주형) |
| 작동하는 특성 |
LCD는 전시하고 자동적으로 수를 기록합니다의 가공물, 자동 펀칭 |
| 송신 포트 | 국제 기준 |
| 연산어 | 영어 |
| 타격 | 50MM |
| 주형 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 차원 | 820x740x1750mm |
| 기계 하중 | 680kgs |

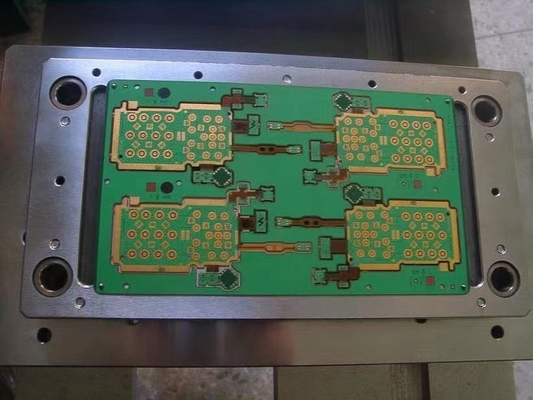

공기 천공기 다이가 사진을 도구화합니다 :
공기 천공기 응용 범위 :
뱃치에 다이-컷일 수 있고, 다중 회로 기판을 줄일 때 휴대전화, 디지털 카메라, 전기 액세서리, 컴퓨터, 자동차, 기타 등등의 회로판은 최대의 효과에게 가득 찬 재생을 줄 수 있습니다. 휴대폰 보드, 메모리 카드, 휴대폰 가요성 회로, HDI (고밀도 인쇄 회로 기판), FPCB 가요성 회로 위원회 (가요성 회로 위원회)과 연성회로기판 (플렉시블 동 클래드 적층판)과 같은 전자 공업에, 효율은 많은 양의 슬롯 PCB 기판과 가요성 회로 위원회 (FPC)의 분할을 위해 특히 중요합니다.
