제품 상세 정보:
|
| 조건: | 새로운 100% | PCB 재료: | FR4, 알루미늄 |
|---|---|---|---|
| PCB 두께: | 0.8-3.0MM | 점검 화면: | 제공 |
| 표: | 2 | 인증서: | CE |
| 작업 영역: | 350x350mm | 제품 이름: | PCB 루터 머신 |
| 강조하다: | 밀링 PCB 라우터 머신,Windows 10 밀링 커터,FR4 PCB 라우터 머신 |
||

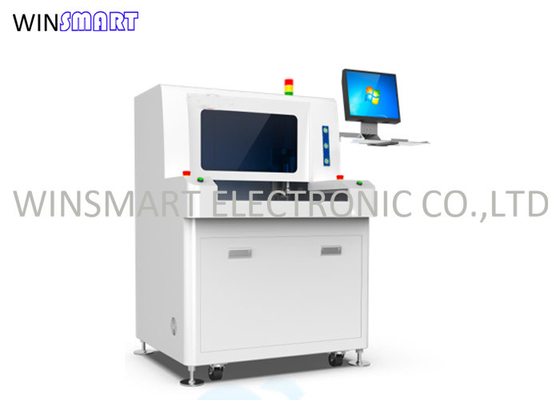

윈도우 10 고효율 프레싱 커터 PCB 라우터 기계
PCB 라우터 기계 개요:
밀링 커터 PCB 라우터 머신은 인쇄 회로 보드 (PCB) 의 정확하고 효율적인 라우팅을 위해 설계된 전문 기계입니다.그것은 정확한 위치와 PCB의 정확한 절단 및 모양을위한 고속 프레싱 커터를위한 CCD (충전 결합 장치) 시스템을 통합합니다.이 기계는 사용자 친화적 인 인터페이스와 고급 제어 기능을 제공하는 Windows 10 운영 체제를 갖추고 있습니다.
PCB 라우터 기계 특징:
1이 PCB 라우터에는 연속 절단을 위한 2개의 슬라이드 테이블이 있습니다.
2- 기계는 접합을 깎는 데 사용됩니다.
3. 부드러운 절단 가장자리를 보장하기 위해 낮은 스트레스.
4스핀드 속도는 최대 40000rpm입니다.
5표준 바닥 진공 청소 시스템, 먼지 없는.
6기계는 블레이드 자체 확인 기능이 있습니다.
7프로그래밍을 위해 게르버를 수입할 수 있습니다.
PCB 라우터 기계 사양:
| 전체적으로 | |
| 크기 (W*D*H) | 1150mm*1250mm*1325mm |
| 무게 | 750kg |
| 높이 오프셋 | 60~110mm |
| 조작기 | |
| 모터 타입 | JiaBao 시리즈 |
| 포지셔닝 반복성 | 00.001mm |
| 축 작업 면적 (max) | 870mm*450mm*50mm |
| 작업장 | |
| PCB 고정 | 표준, 전문 |
| PCB 부하/부하 | 수동 |
| PCB 크기 (최대) | 350*400mm |
| PCB 두께 (최대) | 5mm |
| 고정장치 | |
| 강도 고정 장치 | 맞춤형 제조 장착장치 |
| 고정 고정 | 기계 |
| 스핀드 모터 | |
| 힘 | 40W |
| 스핀들 | 60000rpm/min |
| 보호 | 자기/풍력 냉각 |
| 커터 교체 | 전문성 |
| 라우팅 능력 | |
| 절단 속도 (최대) | 100mm/s |
| 운전 속도 (최대) | 3000mm/s |
| 절단 정확성 | 00.01mm |
| 진공 시스템 | |
| 진공 전력 | 3.5KW AC 380V |
| 진공 | 둥지 |
| 공용품 | |
| 힘 | 2.0KW AC380V |
| 공기 공급 | 4~6kg/cm2 |
| 프로그래밍 | |
| 프로그램 편집 | 인라인 |
| 함수 편집 | 선, 활, 원, U 곡선 |
| 프로그램 저장 | HDD |
| 시력 시스템 | SONE 색상 CCD |
| 밀링 커터 오프셋 | AUTO |
| 진공 설정 | AUTO |
| 작전 모니터 | |
| 지표 | 표시기 기계 상태 |
| 도구 검사 | 자동 탐지 도구 수명, 시간 테스트 사용 |
| 모터 보호 | 과열, 과부하, 저전압 보호 기능 |
| 모터 오버 로딩 검사 | 과부하, 라인이 정상, 저전압 보호 기능 |
| 도구 사용가능 시간 | 자동 탐지 도구의 수명 |
| 데이터 통계 | 별도의 보드 모델, 세분 세수, 다양한 세수 방법 |
| 오류 기록 | 소프트웨어는 자동으로 기계의 모든 경보 메모리를 기록 |
| III. 정확성 | |
| 축 정밀도 | 00.001mm |
| 절단 정밀도 | 00.1mm |
| 안전 | |
| 작업 영역 보호 | 4개의 봉인 보호 장치 |
| 도어 센서 | 앞뒤 안전문 마이크로 스위치 센서 (선택) |
| 필요 중지 버튼 |
PCB 라우터 기계기능:
1. 틴 균열, 부품 손상, 다층 보드의 내부 라인 결함, 부드러운 세그먼트 표면 및 수동 접힘으로 인한 다른 문제를 피하십시오.
2기계에 의한 스트레스 문제를 해결하기 위해 펀칭이나 접기를 사용하지 마십시오.
3그것은 고객의 제품 변동성의 요구를 충족시키기 위해 완성 된 판의 활과 철도 절단에 적합합니다.
PCB 라우터 기계 장점:
1- PCBA와 과도한 인간 접촉으로 인한 부품의 손상을 줄입니다.
정적 전기와 같이
2과도한 스트레스로 인한 손상을 줄일 수 있습니다.
틴 균열, 다층 판 결함 등
솔루션 권고에 필요한 정보:
1. PCB 패널 사진
2패널의 크기와 두께
3UPH
자세한 사항은 저희에게 문의하시기 바랍니다.
