제품 상세 정보:
|
| PCB 재료: | RF4, 알루미늄 | PCB 두께: | 3.0mm |
|---|---|---|---|
| 스핀들 속도: | 20000-60000RPM | 절단 정밀도: | ±0.05mm |
| 작업 테이블: | 1 | 이름: | 인라인 PCB Depaneling 기계 |
| 하이 라이트: | 인라인 PCB Depaneling 기계,다기능 PCB Depaneling 기계,조정가능한 먹이는 컨베이어 PCB 분리기 |
||

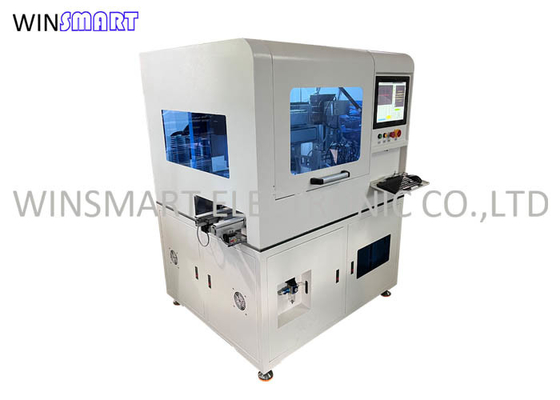

조정가능한 먹이는 컨베이어 다기능 인라인 PCB Depaneling 기계
인라인 PCB Depaneling 기계 소개:
1. 이 PCB 디패널링 기계는 PCB 로더 기계에 연결될 수 있는 온라인 전자동 장비입니다.
2. 프로그램에 따라 톱날의 고속 회전과 자동 절단을 채택합니다.
3. 장비는 온라인으로 설계되어 높은 생산 효율과 안정적인 품질로 자동으로 위치를 찾고, 절단하고, 진공 청소기로 청소할 수 있습니다.
4. Windows 10 운영 체제, 비주얼 프로그래밍 프로그램, 마크 포인트 자동 보정 시스템, 절단 경로를 표시하는 고화소 카메라.
인라인 PCB Depaneling 기계 Advantange:
1. V-컷 및 탭 PCBA 디패널링 모두에 대해 낮은 절삭 응력.
2. 정확한 프로그래밍 및 작동을 위한 PC 및 CCD 비전 시스템.
3. 쉬운 프로그래밍.
4. 먼지가 없는 작업장을 위한 최고의 집진 시스템.
5. 대용량 제품의 높은 생산 능력.
6. 다른 PCB 폭을 위한 조정가능한 공급 컨베이어.
7. ESD 플랫 아웃아웃 컨베이어.
8. 선택적 트레이 수집 기능.
인라인 PCB Depaneling 기계 특징:
1. V-cut 및 탭 보드를 덮는 모든 종류의 견고한 PCBA 디패널링에 적합한 무인 생산을 실현합니다.
2. 보정 및 집진 프로그래밍.
3. 2개의 스핀들 설치, 하나는 V-컷 디패널링용, 다른 하나는 밀링 브릿지 디패널링용입니다.
4. 500ustrain 이하의 절단 응력으로 절단 중 부품이 손상되지 않도록 보호합니다.
5. 선택적 QR 코드 및 바코드 추적 시스템.
6. 작동 및 프로그램이 쉬운 친숙한 소프트웨어
인라인 PCB Depaneling 기계 명세:
| 모델 번호 | SMTID3 |
| 기계 크기 | 1800(L) x 1500(W) x 2200(H)mm |
| 전압 | 220V/50Hz, 2.5KW |
| 최대 PCB 크기 | 300x300mm(맞춤형) |
| PCB 두께 | 0.4-6mm |
| 수유 모드 | 자동적 인 |
| PCB 포지셔닝 | 맞춤형 고정물 |
| 프로그램 작성 | 비전 교육, 인라인 프로그래밍 |
| 커팅 스핀들 | 20000-60000rpm/분 |
| 냉각 방식 | 자체 냉각 |
| 집진 모드 | 상위 컬렉션 |
| 절단 속도 | 1-100mm/초 |
| 절단 정확도 | ±0.02mm |
| 라우팅 비트 | 0.8-3.0 직경, 오른쪽 회전 |
| 반복 정확도 | ±0.02mm |
| 제어 시스템 | 산업용 PC |
| 축 | 독일 SycoTec 4025HY |
인라인 PCB Depaneling 기계 소프트웨어:
| 소프트웨어 권한 관리 | 비밀번호 보안 |
| 프로그램 작성 | 시각적 인터페이스, 절단 경로, 동적 시뮬레이션 |
| 자동 보정 기능 | 마크 포인트 자동 보정 |
| 프로그래밍 모드 | 온라인 |
| 편집 기능 | 일직선 |
| 프로그램 저장 | 필요에 따라 저장 위치 선택 |
| 공구 직경 보정 | 다양한 보상 방법이 가능합니다. |
| 도구 감지 | 예, 공구 파손 후 자동으로 알람 및 정지 |
| 모터 과열 감지 | 과부하, 과열, 저전압 및 기타 보호 기능이 있습니다. |
| 서보 과부하 감지 | 과부하, 저전압 및 회선 정상 여부 |
| 스핀들 수명 추적 | 자동적 인 |
| 세기 | 예 |
| 기계 오류 기록 | 모든 알람 기록을 자동으로 기억 |
| 축 위치 정확도 | 0.01mm |
| 절단 정밀도 | ±0.05mm |
| 바코드 스캐닝 | 선택 과목 |
인라인 PCB Depaneling 기계 배송 구성:
1. 인라인 PCB 분리기 x 1개
2. 청소기 x 1대
3. 톱날 x 5개 또는 라우팅 비트 x 10개
4. 사용 설명서 x 1 pc
5. 작동영상 및 설정영상
