제품 상세 정보:
|
회로 기판 이송: | 자동 | PCB 하역: | 자동 |
---|---|---|---|
스핀들 속도: | 60000rpm | PCB 포지셔닝: | 맞춤형 고정물 |
작업 테이블: | 2 | 이름: | CNC 밀링 커터 PCB 라우터 |
하이 라이트: | ESD 자동 CNC 밀링 커터,듀얼 테이블 PCB CNC 밀링 커터,완전 자동 PCB 라우터 기계 |

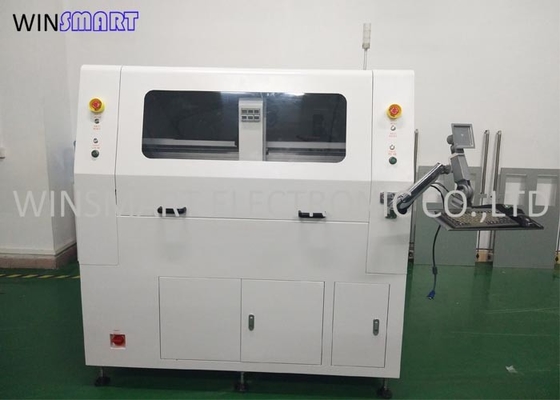

ESD 이중 테이블 완전 자동 CNC 밀링 커터 PCB 라우터 머신
CNC 밀링 커터 PCB 라우터 기능:
1. 절단 경로 전체 폐쇄 루프, 실시간 오류 추적, 피드백, 보상, 고급 지능형 시스템입니다.
2. 가져온 분할 PLC를 사용하여 기존 컴퓨터 기반 보드 PLC 제어 카드, 높은 안정성 및 강력한 간섭 방지 기능을 깨뜨립니다.
3. 간단한 조작과 더 높은 안전 성능, 절단 지점당 0.5-0.7초.
4. 먼지가 없는 바닥 진공 청소 시스템.
5. 높은 작업 능력을 위한 이중 작업 테이블.
CNC 밀링 커터 PCB 라우터 사양:
모델 | SMT-IR500 |
기계 치수 | 1550(폭)x1200(깊이)x1600(높이) |
기계 중량 | 900kgs |
모터 | 7축 AC 서보 모터 |
반복성 | ±0.02mm |
절단 정밀도 | ±0.05mm |
해결 | ±0.02mm |
작업 테이블 | 2 |
PCB 포지셔닝 방식 | 핀 구멍 또는 폐기물 PCB 가장자리 |
패널 피딩/언로딩 | 자동적 인 |
밀링 영역 | 300x350mm |
PCB 두께 | 0.3-3mm |
축 | 사이코텍 |
최대 스핀들 속도 | 80000rpm/ESD |
냉각 방식 | 공기 냉각 |
라우팅 비트 | 핸들 직경 3.175mm |
라우팅 비트 교체 방식 | 수동 |
레이저 고도계 시스템 | 독립형 진공 송풍 기능 |
진공 시스템 용량 | 63L/분 |
청소기 전원 | 3HP 공기청정기 |
CNC 밀링 커터 PCB 라우터 작업 흐름:
1. OK/NG 버퍼에서 PCBA 자동 공급.
2. 빨기 시스템은 PCBA를 선택하고 패널을 왼쪽 테이블에 놓습니다.
3. 잠금 시스템에 의해 왼쪽 테이블에 PCBA가 고정되고 디패널링이 시작됩니다.
4. 빨기 시스템은 PCBA를 선택하고 패널을 오른쪽 테이블에 동시에 놓습니다.
5. 잠금 시스템에 의해 오른쪽 테이블에 PCBA가 고정되고 디패널링이 시작됩니다.
6. 왼쪽 테이블에서 분리된 PCBA가 완료되면 흡입 시스템이 단일 보드를 픽업하여 다음 공정을 위해 플랫 언로딩 컨베이어에 놓습니다.
7. 밀링 커터는 왼쪽 테이블 작업을 마치면 오른쪽 테이블 보드를 자르기 시작합니다.
8. 폐 PCB는 스크랩 상자에 버려집니다.
9. 위의 단계를 반복하고 항상 디패널링을 유지하십시오.
CNC 밀링 커터 PCB 라우터 운영 시스템:
1. 작동 인터페이스: Windows 10
2. 비주얼 시스템: 고해상도 디지털 카메라 / 코그넥스 비전 시스템
3. 프로그래밍:
ㅏ.AOI 스캐닝/CCD 잡아 좌표
비.각진 필름 복사 기능
씨.좌표 수정, ccd 자동 동기화
디.기타 기능: 공구 직경 보정, 집진기 청소 요령

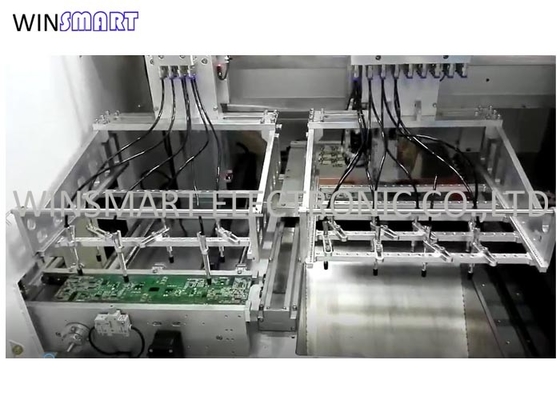

CNC 밀링 커터 PCB 라우터 구조:
