| Brand Name: | Winsmart |
| Model Number: | SMTS01 |
| MOQ: | 1 세트 |
| 가격: | USD1-10000/Set |
| Packaging Details: | 합판 케이스 |
| Payment Terms: | L/C, T/T, 웨스턴 유니온 |

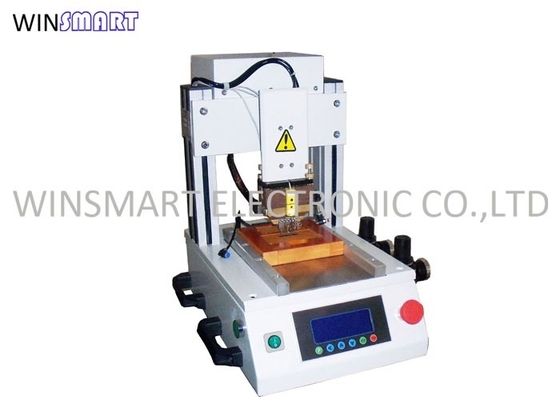

뜨거운 막대 용접 기계 0.2 핀 피치 FPC FFC PCB 용접
뜨거운 막대 용접 기계 소개:
1. 핫 프레스 또한 결합 기계라고합니다. 핫 프레스의 다른 매체에 따르면 용접, ACF 결합 기계 (반면 전도성 테이프),ACP (반전 전도성 접착제), TBF (고온 녹는 접착 필름)
2그것은 FPC (유연 회로 보드), HSC (Zebra 종이), 탭 및 LCD 및 PCB의 연결에 적용됩니다.전통적인 용접 과정에서는 매우 미세한 열 압축의 요구 사항을 충족시키는 것이 어려웠습니다., 그래서 ACF 프로세스는 점차적으로 휴대 전화 디자이너에 의해 적용되었습니다.
뜨거운 막대 용접 기계 작동 원리:
펄스 난방 원리: 용접 머리의 특별한 설계로 인해 용접 표면의 저항은 매우 작습니다.그리고 전류는 가장 작은 저항으로 섹션을 통과합니다. 전압을 지속적으로 변경하고 전류 수준을 조정함으로써 용접 머리는 빠르게 뜨을 수 있습니다. 펄스 전류는 전류의 켜고 끄는 주파수 비율을 의미합니다.펄스 비율이 커질수록, 전류 출력이 커질수록 용접 관절의 온도 상승이 더 빨라집니다.
뜨거운 막대 용접 기계의 특징:
1. 펄스 난방 기술을 사용, 온도 조절은 정확하며, 온도 샘플링 주파수는 0.1s입니다
2단일 작업 플랫폼, 회전 작업 플랫폼, 왼쪽 및 오른쪽 이동 플랫폼 및 기타 다양 한 작업 모드
3다단계 온도 상승 제어
4실시간 온도 곡선 표시
5실리콘 테이프 인덱싱 메커니즘
6. CCD 비전 시스템은 정확한 정렬을 제공합니다
7대용량 저장 프로그램
8터치 조작 인터페이스, 프로그램 암호 보호
핫 바 로딩 머신 사양:
| 기계 크기 | 500×500×600mm |
| 작업 영역 | 최대 200*170mm |
| 기계 무게 | 62kg |
| 작업 공기 압력 | 0.6-0.8Mpa |
| 장착품량 | 1 |
| 열모드 머리의 크기 | 최대 40*3mm |
| 용접 정밀도 | 진사 0.2mm |
| 압축 시간 | 1~99.9초 |
| 온도 설정 | RT ~ 500°C 허용도 ±5°C |
| 용접 압력 | 1~20kg |
| 온도 설정 | 2개 |
| 작업 환경 | 10~60°C, 40%~95% |
| 전원 공급 | AC220V±10% 50HZ,2200W |
| 정렬 모드 | CCD + LCD 모니터 |
| 먹이 모드 | 사용 설명서 |
| 시작 모드 | 시작 버튼을 눌러 |
| 회전 플랫폼 | 실린더 제어, 용도 <0.02mm |
| 열모드 재료 | 몰리브덴 합금 |
| 열모드 크기 | 최대 길이는 60mm |
| 원산지 | 중국 |
| 고정 모드 | 맞춤형 장착장치 |
| 적용 | FFC로 PCB로, FPC로 PCB로, 와이어로 PCB로 |
| 보증 | 12개월 |
뜨거운 막대 용접 기계 응용 분야:
1휴대전화 제조사
2터치 스크린 제조업체
3컴퓨터
4프린터 등
|
|
