제품 상세 정보:
|
PCB 재료: | FR4, FPC | 절단 응력: | 0 |
---|---|---|---|
작업 영역: | 600x600mm | 레이저 유형: | UV |
보증: | 12개월 | 이름: | UV 래이저 커팅 머신 |
하이 라이트: | Machine,600x600mm UV 래이저 커팅 머신을 데파네링 600x600mm 레이저 PCB 디파넬링 기계,FPC 레이저 PCB |

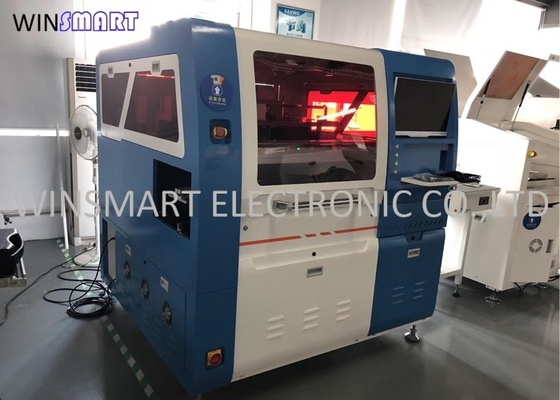

FPC에 적합한 PC 통제 600x600mm 레이저 PCB Depaneling 기계
승리 10 PC 제어 600x600mm FPC 및 PCB에 적합한 UV 레이저 절단기
UV 레이저 절단기 소개:
전통적인 수동 접기의 품질 문제와 비교할 때 PCB UV 레이저 절단기의 출현은 이러한 단점을 보완합니다.PCB depaneling 기계에는 명백한 이점이 있습니다.PCB 레이저 디패널링 기계는 생산 시 작업 효율이 높습니다.PCB depaneling 기계는 일할 때 아주 안전합니다.모든 기업은 제품의 품질뿐만 아니라 제품의 생산 안전에도 주의를 기울여야 합니다. 이 프로세스는 이미 2004년부터 유럽 및 미국 고객에게 의무화되었습니다.
UV 레이저 절단기 원리:
이 UV 레이저 절단기의 원리는 고에너지 빔으로 PCB 회로 기판의 표면을 조사하고 빔 에너지 밀도, 주파수, 속도 및 처리 시간과 같은 매개 변수를 제어하여 PCB 재료의 기화 절단을 실현하는 것입니다.
UV 레이저 절단기 사양:
레이저 유형 | Q-Switched 다이오드 펌핑 전 고체 UV 레이저 |
레이저 파장 | 355nm |
레이저 상표 | 광파 |
리니어 모터 작업대의 위치 결정 정밀도 | ±2μm |
리니어 모터 작업대의 반복 정밀도 | ±1μm |
스캔 속도 | 2500mm/s(최대) |
일하는 분야 | 40mm×40mm |
작업대 | 하나 |
업무 공간 | 600x600mm |
PCB 유형 | V-컷 및 탭 |
PCB 소재 | FR4, FPC |
PCB 두께 | 0.2-3mm |
CCD 카메라 | 독일 상표 |
테이블 플랫폼 | 대리석 |
냉각 모드 | 워터 쿨러 |
배기 시스템 | 예 |
서비스 | 현장 설치 및 교육 |
보증 | 12 개월 |
기계 상태 | 새로운 |
포지셔닝 | 고정물 |
UV 레이저 절단기 장점:
1. 먼지가 없다
회로 기판 산업의 생산 환경은 먼지가 없는 작업장에서 수행됩니다.블레이드 이동형 기계와 같은 전통적인 PCB 디패널링 장비는 필연적으로 잔류물과 미세 분말을 생성하여 10000 및 1000 등급 무진 작업장을 오염시키고 제품의 전도성에 영향을 미칩니다.UV 레이저 절단기는 기화 처리 공정으로 먼지가 발생하지 않고 제품의 전도성에 도움이 됩니다.
2. 높은 절단 정밀도
고정밀 전통 가공 장비의 가공 갭은 100미크론 미만의 갭 폭에 도달할 수 없으며, 이는 부품을 포함하는 가장자리 또는 PCBA 회로 기판의 라인에 특정 손상을 일으킬 수 있습니다.레이저 절단기의 초점 지점이 작고 자외선 냉간 가공 모드는 회로 기판 가장자리에 열 영향이 거의 없습니다.절단 위치 정확도는 50 미크론 미만이고 절단 크기 정확도는 30 미크론 미만으로 회로 기판의 가장자리에 영향을 미치지 않으며 정밀도가 높습니다.
3. 스트레스 없음
전통적인 가공 방법에는 일반적으로 제조 공정에서 보드에 특정 손상을 일으키는 V-홈이 있습니다.UV 레이저 절단기는 V 홈을 만들지 않고 베어 보드를 직접 절단할 수 있습니다.또한 전통적인 가공 방법은 도구를 직접 사용하여 회로 기판에 작용하며 특히 스탬핑 방법은 기판 변형을 일으키기 쉬운 회로 기판에 큰 영향을 미칩니다.레이저 절단기는 고에너지 빔을 통해 재료 표면에 작용하는 비접촉식 가공 모드로, 응력의 영향과 회로 기판의 변형 및 손상을 일으키지 않습니다.
4. 특수 형상 절단의 경우 자동화가 용이합니다.
UV 레이저 PCB 절단기는 소품 및 고정 장치를 교체하지 않고 강철 메쉬 없이 모든 모양을 절단할 수 있습니다.동일한 장비는 조립 라인 자동 생산 및 높은 유연성을 실현하기 쉬운 특수 형상 및 직선 절단을 충족할 수 있습니다.생산 효율성을 향상시키고 생산 공정 및 생산주기를 절약하는 것은 쉽습니다.특히 신속한 교정 요구를 빠르고 효율적으로 충족하고 도면을 직접 가져온 다음 절단 위치를 찾을 수 있습니다.
5. 높은 호환성
UV 레이저 절단기는 PCB, FPC, Covering Film, Pet, Reinforcing Board, IC, 초박형 금속 절단 등과 같은 회로 기판 주변의 재료를 가공할 수 있습니다. 다양한 재료, 작동하기 쉽고 도면으로 가져올 수 있으며 기계 부품을 조정할 필요가 없으며 작동 및 유지 관리가 쉽습니다.
6. 좋은 최첨단 효과
커팅 엣지는 버 없이 매끄럽고 깔끔합니다.도면의 크기에 따라 직접 가공 및 성형이 가능하여 제품 수율 향상에 도움이 됩니다.추가 처리 없이 후속 프로세스에 직접 설치할 수 있습니다.
