제품 상세 정보:
|
| 조건: | 새로운 100% | 보증: | 12개월 |
|---|---|---|---|
| PCB 타입: | 인지 홀 | 패키징: | 합판 상자 |
| 적용: | 전자적 제작 | 제어 시스템: | PLC |
| 기계 사이즈: | 1000mm*1000mm*1400mm | 기계 하중: | 500Kg |
| 소재: | 알루미늄, FR4, FPC 등 | 맥스. 공급속도: | 100 밀리미터 / Ｓ |
| 최대 펀치력: | 20T | 맥스. 펀칭 사이즈: | 주문형입니다 |
| 맥스. 펀칭 두께: | 2 밀리미터 | 조작 모드: | 설명서 / 자동장치 |
| 전원 공급: | 220V/50Hz | 제품 이름: | Pneumatic PCB 펀칭 머신 |
| 펀칭 정확도: | ±0.1mm | 타격: | 50mm |
| 하이 라이트: | 10톤 PCB 펀칭 기계,PLC PCB 펀칭 머신,Pneumatic 펀칭 PCB 기계 |
||

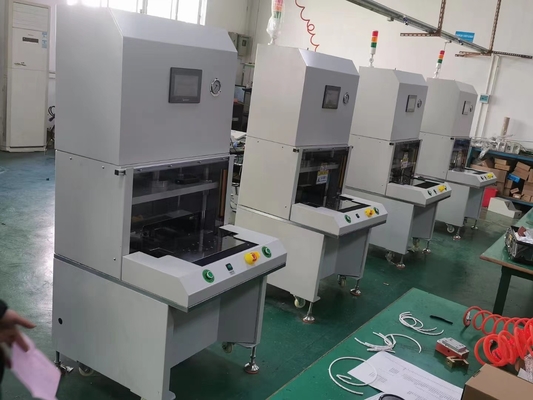

10 톤의 Pneumatic PCB 펀칭 머신 10S 사이클 시간 생산성 향상
Pneumatic PCB 펀칭 머신 소개:
10 톤 공기 PCB 펀칭 기계는 인쇄 회로 보드 (PCB) 의 구멍 또는 슬롯을 효율적으로 펀칭하도록 설계된 전문 장비입니다.그것은 높은 수준의 펀싱 힘을 전달하기 위해 공기 힘을 활용이 기계는 10초의 사이클 시간으로 PCB 제조 공정의 생산성을 향상시키기 위해 특별히 개발되었습니다.
PCBA 펀칭 머신 정밀 펀칭 곰팡이:
Pneumatic PCB 펀칭 머신특징:
1. 높은 펀칭 힘: 기계는 10 톤의 펀칭 힘을 제공하는 공기 시스템으로 장착되어 있습니다. 이것은 PCB에 효율적이고 신뢰할 수있는 구멍 또는 슬롯 펀칭을 보장합니다.
2빠른 사이클 시간: 기계의 빠른 사이클 시간은 10 초이며 빠른 펀칭 작업을 가능하게하여 생산성 향상 및 생산 사이클 시간을 줄이는 데 기여합니다.
3기압 제어 시스템: 기계는 정밀하고 일관성있는 펀칭 작업을 보장하는 기압 제어 시스템을 사용합니다.그것은 펀싱 힘에 대한 신뢰할 수 있는 통제를 제공하고 정확한 구멍 또는 슬롯 배치를 보장.
4. 사용자 정의 가능한 펀칭 패턴: 기계는 특정 PCB 설계 및 요구 사항에 따라 다른 펀칭 패턴을 수용하도록 사용자 정의 할 수 있습니다.그것은 구멍 또는 슬롯 배치에 유연성을 허용.
5. 간편 한 조작: 기계는 사용자 친화적 인 제어 장치 및 인터페이스를 갖추고 있으며, 운영자가 펀싱 매개 변수를 설정하고 설정을 조정하고 기계의 작동을 모니터링하는 것을 용이하게합니다.
Pneumatic PCB 펀칭 머신기능:
이 PCB 펀싱 기계는 PCB를 각기 다른 산업에서 펀싱하는 데 사용할 수 있습니다. 그것은 수동 프로세스에 의해 PCB에서 발생할 수 있는 마이크로 균열을 피하는 데 도움이됩니다.그것은 변경 가능한 도어 도구와 함께 펀싱을 쉽게 설정합니다이 기계는 또한 간편한 조작으로 PCB를 편리하게 로딩하고 풀 수 있습니다.공기 실린더로 구동되는 기계는 안전한 보호 시스템을 갖추고 있으며 다양한 응용 프로그램에 적합 할 수 있습니다..
Pneumatic PCB 펀칭 머신사양:
| 작업 영역 | 460*320mm |
| 작업 압력 | 0.45-0.7Mpa |
| 절단 정밀도 | ±0.05mm |
| 사이클 시간 | 7~15초 |
| 기압력 | 10T |
| PCB/FPC 두께 | 00.08-3.5MM |
| PCB/FPC 재료 | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| 절단 모드 | 펀칭 |
| PCB 종류 | 탭 보드 |
| 가동재산 |
LCD 디스플레이, 자동으로 기록 가공제품, 자동 펀칭 |
| 전송 포트 | 국제 표준 |
| PCB 로딩 | 사용 설명서 |
| PCB 정렬 | 펀칭 곰팡이 |
| 운영 언어 | 영어 |
| 뇌졸중 | 50MM |
| 곰팡이 높이 | 170MM |
| 힘 | 380/220V |
| 퓨즈 | 3A |
| 기계 차원 | 820x740x1750mm |
| 기계 무게 | 680kg |
Pneumatic PCBA 펀싱 머신 작동 단계:
1준비: 기계가 적절하게 설정되어 압축 공기 소스에 연결되었는지 확인하십시오. 펀칭 PCB를 기계의 펀칭 폼에 안전하게 배치하십시오.
프로그래밍: 프로그래밍 할 필요가 없습니다, 사용자 정의 곰팡이 프로그램 절약 시간. 곰팡이에 보드를 수동 로드, 펀싱을 위해 "시작" 버튼을 누르십시오.
위치: PCB를 기계의 펀칭 폼 내에 정확하게 정렬하여 원하는 펀칭 위치가 펀칭 도구 또는 도형과 정렬되도록하십시오.
활성화: 펀싱 프로세스를 시작하여 기계의 공기 제어 시스템을 활성화합니다. 이것은 일반적으로 버튼을 누르거나 발 페달을 밟을 수 있습니다.공기 시스템에서 펀싱 힘을 발휘하도록 촉발하는.
펀칭: 기계는 펀칭 도구 또는 도형에 정압력을 행사하여 PCB를 침투하여 원하는 구멍 또는 슬롯을 만듭니다.펀칭 작업은 10 초의 지정 된 사이클 시간 내에 수행되어야 합니다..
검사: 펀칭 프로세스가 완료되면 구멍이나 슬롯이 정확하게 배치되어 필요한 사양을 충족하는지 확인하기 위해 펀칭 PCB를 검사하십시오.
Pneumatic PCBA 펀칭 기계 응용 프로그램:
전자 제조: 기계는 소비자 전자제품, 통신 장비 및 산업 제어 시스템과 같은 다양한 전자 장치에 대한 PCB 생산에 사용됩니다.
PCB 프로토타입 제작: 프로토타입 제작 단계에서 기계는 부품 배치 및 테스트 목적으로 PCB에 구멍 또는 슬롯을 만드는 데 도움이됩니다.
PCB 조립: PCB의 구멍 또는 슬롯은 조립 과정에서 전자 부품의 삽입을 용이하게합니다.
커스텀 PCB 제조: 기계는 정확한 구멍 또는 슬롯 배치가 필요한 커스텀 설계 PCB 제조에 적합합니다.
