| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 세트 |
| 가격: | USD20000-80000 |
| Packaging Details: | 접착판 케이스 |
| Payment Terms: | T/T, L/C, 웨스턴 유니온 |

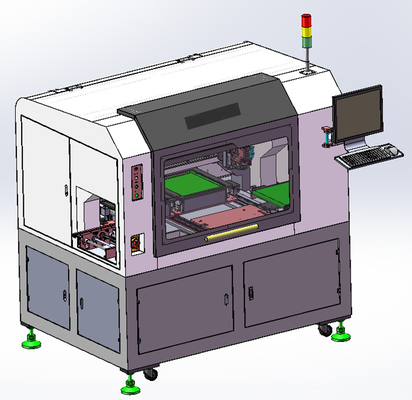

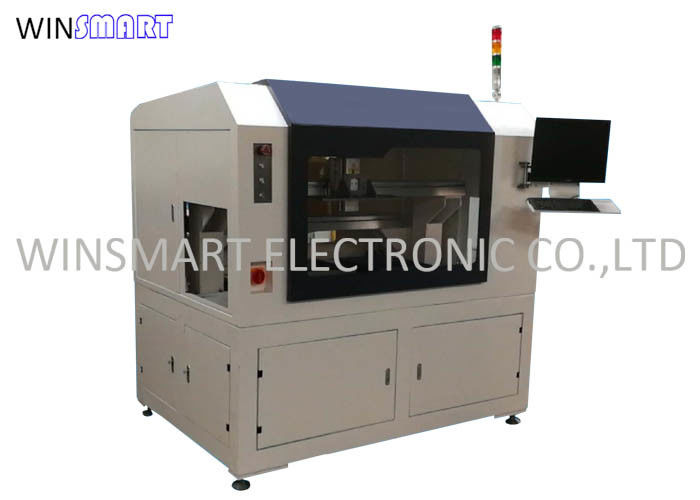

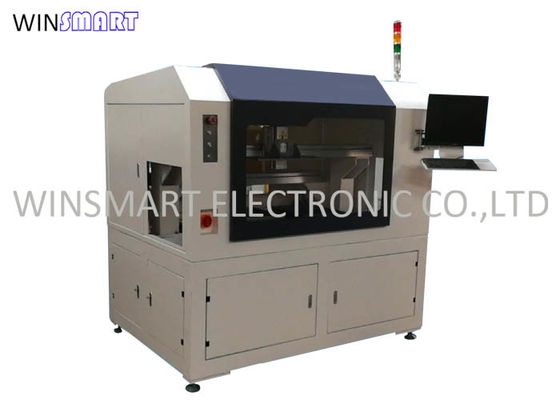

듀얼 스핀들 듀얼 테이블 인라인 PCB 디패널링 라우터 기계 최대 100,000 RPM
듀얼 스핀들 듀얼 테이블 PCB 라우터 특징:
듀얼 스핀들 듀얼 테이블 PCB 라우터 사양:
| 분류 | 설명 | 매개 변수 | |
|
인식 시스템
|
자동 검색 마크 포인트 | 컬러 이미지 검색 및 로컬레이션 | |
| 카메라 | 0.008mm/픽셀의 해상도로 수입된 컬러 카메라 | ||
| FOV 크기 | 6*5mm | ||
| 조명 | 원형 구조, 백색 광원 | ||
| 이미지 처리 속도 | 화면 처리 시간 <300ms/FOV | ||
|
기계 시스템
|
정지 방지 조치 | ESD 브러쉬 | |
| PCB 크기 | 300x450mm | ||
| 절단 정밀도 | ±0.05mm | ||
| 절단 속도 | 0-200mm/sec | ||
| PCB 두께 | 00.5-3.0mm | ||
| 도구 검사 | 도구 파기 및 교체 요청 | ||
| XYZ 플랫폼 | 구동 | 세르보 모터, 모션 모듈, 정밀 나사 및 가이드 레일 | |
| 스핀드 속도 | 최대 100000RPM | ||
| 반복 가능성 | ±0.01mm | ||
| 이동 속도 | 1000ms/초 | ||
|
운영체제
|
운영 시스템 | 10승 | |
| 탐지 | 자동 시작 감지 기능 | ||
| 자동 절단 소프트웨어 | 특징 | CCD를 통해 처리 데이터를 배울 수 있습니다. | |
| 인터페이스 | 그래픽 제작 및 처리 데이터 | ||
| 마크 | 최대 마크 포인트 | 2점 | |
| 인식 속도 | <0.5초/마크 | ||
|
제어 시스템
|
PC | PC | |
| 표시 | 17 ′′ LCD | ||
| 다른 것 | 무게 | 800kg | |
| 전원 공급 | AC 220V, 50Hz | ||
| 공기 공급 | >4.5kg/cm3 | ||
| 소음 | 75±5dB ((A) | ||
| 색상 | 흰색 | ||
듀얼 스핀들 듀얼 테이블 PCB 라우터 파라미터:
듀얼 스핀들 듀얼 테이블 PCB 라우터 세부 정보:
1너비는 다른 보드에 따라 자동으로 조정됩니다.
2Y 축 기관은 고 정밀성 완전 폐쇄 모듈, 이중 Y 축 움직임, 좋은 먼지 예방 효과 및 ± 0까지의 정확도를 채택합니다.02. 고정 메커니즘은 절단 중에 제품을 움직이지 않도록 완전히 자동 압력판 기능을 가지고 있습니다. 효과적으로 제품의 품질을 향상시킵니다.
3독립적인 듀얼 스핀들, 단일 스핀들보다 1.5배 생산성을 향상시키는
4이 PCB 디파인링 라우터 기계는 산업용 진공청소기와 함께 제공됩니다.
듀얼 스핀들 듀얼 테이블 PCB 라우터 주요 액세서리:
| 항목 | 설명 | 브랜드 | 언급 |
| 1 | 세르보 모터와 드라이버 | 파나소닉 | |
| 2 | 실린더, 소레노이드 밸브 | SMC, AirTAC, FESTO | |
| 3 | 컴퓨터 | 산업용 PC | |
| 4 | 광전기 스위치, 제한 스위치, 근접 스위치 | 옴론시크 | |
| 5 | 스루브 막대기 | TBIHIWINTHK | |
| 6 | 철도 | HIWIN/PMITHK | |
| 7 | 콘택터 및 공기 스위치와 같은 전기 부품 | CHINT | |
| 8 | 스핀들 | 시코텍 | |
| 9 | 더 깨끗한 | 고전력 산업용 진공청소기 |
|
