| Brand Name: | Winsmart |
| Model Number: | smtirx |
| MOQ: | 1 세트 |
| 가격: | USD20000-80000 |
| Packaging Details: | 접착판 케이스 |
| Payment Terms: | T/T, L/C, 웨스턴 유니온 |
최대 100,000 RPM 고속 듀얼 테이블 인라인 PCB 라우터 기계 정밀도 ±0.05mm
고속 직렬 PCB 라우터 설명:
그것은 전자 제품 제조 산업에서 널리 사용됩니다. 전통적인 수동 접기 방법이 제품 품질에 심각한 영향을 미치는 강한 스트레스를 생성하기 때문에,그래서 수동 접기는 기본적으로 기계 절단으로 대체되었습니다.
이 라인 라우터 시스템은 두 개의 분리 스핀드와 두 개의 테이블을 가지고 있습니다.
고속 직렬 PCB 라우터 특징:
1커팅 경로 완전 닫힌 루프, 실시간 오류 추적, 피드백, 보상
2. 수입 Split PLC를 사용하여 전통적인 컴퓨터 기반 보드 PLC 제어 카드를 깨고 더 높은 안정성 및 더 강력한 반 간섭.
3. 두 개의 스핀들 동시에 2 개의 보드를 절단합니다.
4자동으로 바코드를 식별하고 절단 프로그램을 검색합니다.
5도구 탐지 기능과 자동 변경 기능이 있습니다.
고속 직렬 PCB 라우터 사양:
| 모델 번호 | SMTIR500 |
| 기계 크기 | 대략 2250 ((L) x1300 ((W) x1750 ((H) mm |
| 기계 무게 | 약 800kg |
| 최대 PCB 크기 | 300x450mm (자격화), 이중 테이블 |
| PCB 두께 | 0.4~6mm |
| 변속기 높이 | 900±50mm |
| 전송 방향 | 왼쪽 -> 오른쪽 또는 오른쪽 -> 왼쪽 |
| 운송 속도 | 1500mm/s |
| 먹이 모드 | 구간 유형 운송 안내 철도 |
| 철도 너비 조정 | 오토 |
| 통신 신호 | SMEMA |
| PCB 위치 | 장착장치 위치 |
| 선택 시스템 | 진공, 40-60 노즐 |
| 절단 스핀들 | 100000rpm/min |
| 냉각 방식 | 자기 냉각 |
| 자동 도구 변경 | 네 |
| 칼을 깨는 검사 | 네 |
| 절단 정확성 | ±0.05mm |
| 라우팅 비트 | 0.8-3.0 지름 |
| 반복 정확성 | ±0.01mm |
| 이동 속도 조정 | 1000mm/s |

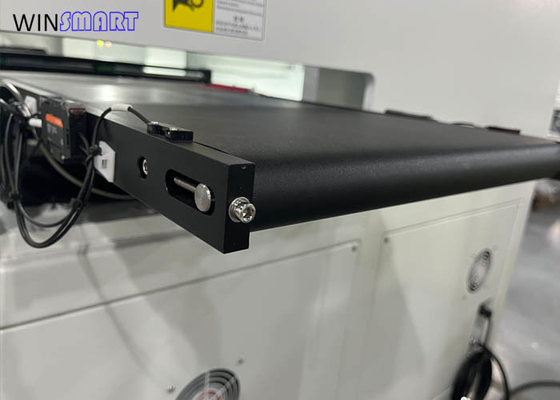

| 배하 모드 | ESD 벨트 |
| 도구 탐지 | 네 |
| 절차 프로그래밍 | Gerber Drawing Visual에 의한 가져오기/편집 프로그램 |
| 공기 공급 | 5~8kg/cm2 |
| 전원 공급 | AC 380V, 50/60Hz, 3KW |
고속 직렬 PCB 라우터 구조:
이 인라인 PCB 라우터 기계는 고속, 고 정밀 및 자동 PCB 분리에 설계 된 고급 분산 솔루션입니다.자동차 전자제품과 같은 대량 생산 환경에서 널리 사용됩니다., 소비자 전자제품, LED 조명, 통신 및 의료기기.
두 개의 독립적인 작업 테이블은 PCB를 동시에 부하하고 부하하는 것을 허용하며 최소한의 다운타임과 더 높은 처리량을 보장합니다.

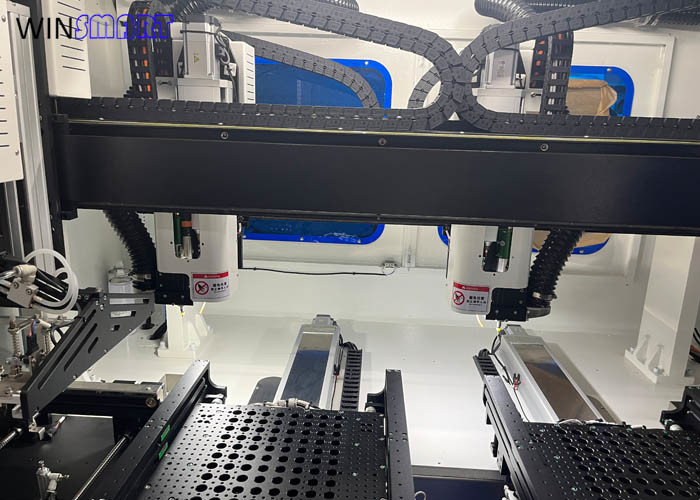

두 개의 독립 스핀드는 다른 PCB 섹션을 병렬 처리 할 수 있습니다.
고속 직렬 PCB 라우터 세부 정보:
1. 인라인 PCB 라우터 기계는 제조업체의 노동 비용을 절감하는 매우 높은 양의 생산을 위해 설계 아래와 같이 트레이 수집 기계와 함께 작동 할 수 있습니다.

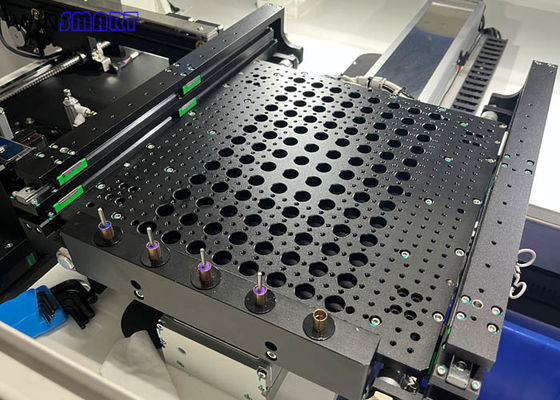

2. 자동 도구 변경 기능, 각 테이블에 5 비트 허용, 총 10 비트 저장할 수 있습니다.
3. 스핀들 구조, 그것은 최대 100000rpm와 ESD 브러쉬와 함께 SycoTec 고속 스핀들 4033를 채택합니다. 그것은 또한 도구 깨진 검출을 가지고 있습니다.
우리를 선택한 이유:
1안정: 장비의 주요 구성 요소는 수입됩니다. 장비 무게는 700kg 이상입니다. 자동화 산업에서 가장 성숙한 생산 기술을 마스터합니다.
2전문: 우리는 자동화 산업에서 많은 특허 기술을 가지고 있습니다.
3혁신: 우리는 항상 더 많은 노동을 절약하고, 고도로 자동화되고, 더 나은 보편성을 가진 장비 개발에 헌신했습니다.
4빠른: 1 시간 이내에 고객 요구에 대한 응답, 2 시간 이내에 솔루션을 제공합니다.
|
