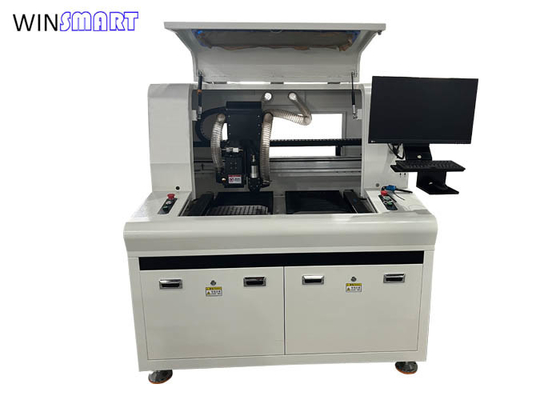

듀얼 스핀들 듀얼 테이블 유니버설 V-컷 PCB 분리기와 PCB 라우터 기계
듀얼 스핀들 유니버설 PCB 분리기 개요:
이 기계는 V 절단 및 프레싱 브리지 연결과 함께 패널을 위해 설계되었습니다. 이중 테이블과 이중 스핀들, V 절단 보드에 대한 스핀들, 탭 보드에 대한 다른 스핀들.
전자제품 제조, 자동차, 의료기기, LED 조명 및 통신에 널리 사용됩니다.
균열, 분쇄 및 미세 손상을 방지하여 높은 신뢰성 전자 장치에 이상적입니다.
듀얼 스핀들 유니버설 PCB 분리기특징:
1이중 테이블은 동시에 절단 할 수 있습니다.
2이중 스핀드는 동시에 여러 PCB를 처리하여 효율성을 두 배로 증가시킵니다.
3두 개의 PCB를 동시에 처리함으로써 사이클 시간을 줄입니다.
4대용량 제조 환경에 이상적입니다.
5작업자의 개입을 최소화하고 노동 비용을 줄입니다.
6CCD 비전 정렬 시스템은 정밀한 절개를 보장합니다.
7최소의 힘을 가해 균열과 탈라미네이션을 방지합니다.
8FR4, 알루미늄 뒷받침, 세라믹, 딱딱한 플렉스 및 다층 PCB와 작동합니다.
9복잡한 PCB 모양과 불규칙한 디자인을 지원합니다.
10진공 먼지 수집 시스템은 먼지를 제거하여 깨끗한 작업 환경을 보장합니다.
11낭비와 재작업을 최소화하여 생산율을 향상시킵니다.
이중 스핀들 유니버설 PCB 분리기 사양:
| 모델 | SMTID3 |
| 작업 영역 | 300x300mm, 0-80mm ((Z) |
| 표 | 이중 |
| 스핀들 | 듀얼, SycoTec 4025HY 라우팅 |
| 나사 막대, 안내 레일, 모듈 | 중국 브랜드 |
| 세르보 모터 | 파나소닉 |
| 전기 정적 제거기 | ADK-801ADK-801 |
| PC | 산업용 |
| 모션 컨트롤 카드 | PI9074 |
| 모니터 | 17인치 |
| 운영체제 | 윈도우 10 |
| 스핀드 속도 | 최대 60000RPM |
| XYZ 구동 속도 | XY.800mm/s, Z.300mm/s |
| 절단 속도 | 0-100mm/s |
| 절단 정확성 | ±0.05mm |
| 전체 전력 | 5KW |
| 작업 플랫폼 | 회전 트레이는 두 방향으로 절단 할 수 있습니다 |
| 스핀들 냉각 시스템 | 공기 냉각 |
| 진공청소기 전력 | 3kW 380V 3단계 (최상 진공 청소) |
| 공기 압력 | 00.5-0.7MPa |
| 소음 조절 | < 80 dB |
| 안전장치 | 안전문과 센서 |
| 프로그래밍 | 더 쉬운 프로그래밍을 위해 dxf 파일을 가져올 수 있습니다 |
| PCB 부하 및 부하 | 사용 설명서 |
| 기술 지원 및 교육 | 장비 운영, 프로그래밍, 하드웨어 유지보수 비디오 및 현장 교육 서비스를 제공 |
| 시력 시스템 | CCD 시각 위치 수정 시스템 |
| 경고등 | 삼색등 |
| 작업 범위 보호 커버 | 헥사헤드럴 문의 장님 보호 모드 |
| 차원 | 1500 ((L) x1450 ((W) x1600 ((H) mm |
| 무게 | 약 950kg |

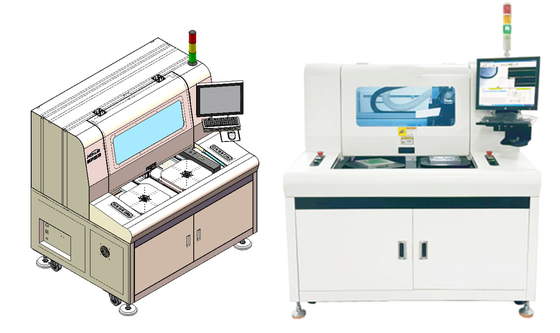

듀얼 스핀들 유니버설 PCB 분리기
이 보편 PCB 분리기는 V 절단 및 프레싱 브리지 모두있는 패널을 위해 설계되었으며 V 절단 보드 또는 루팅 보드에만 작동합니다.
듀얼 스핀들 유니버설 PCB 분리기 주요 부품 소개:
1. 브러쉬리스 모터는 절단 과정에서 먼지 흡수를 줄이기 위해 흡수 및 이온 공기를 사용하여 절단 블레이드를 구동합니다. 세르보 제어 Z축 리프팅, PCB 높이의 정확한 제어.
2. 고속 시코텍 스핀드, 빠른 절단, 세공 청소기와 절단 파열 감지 장치가 장착되어 칼 파열 후 추가 절단 및 스크랩을 방지합니다. 세르보 제어 Z축 리프팅,PCB 높이의 정확한 제어.
3맞춤형 알루미늄 합금 고정, 산화 처리, 반 정적, 절단 정확성을 보장합니다.
유니버설 PCB 분리기 출하 구성 목록:
1) 2 개의 스핀들 x 1 단위의 PCB 분리기
2) 진공 청소기 x 1 단위
3) 톱 블레이드 x 5 pc, 라우팅 비트 x 10 pc
4) 사용 설명서 x 1 PC
5) 운영 비디오 및 설정 비디오
|
|
