| Brand Name: | Winsmart |
| Model Number: | SMTID3 offline |
| MOQ: | 1 set |
| 가격: | USD20000-80000 |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |
먼지 없는 다기능 PCB 분리기 PCB 라우터 기계
다기능 PCB 라우터 기계 개요:
이 다기능 사전 스코어 및 라우팅 PCB 라우터는 V 스코어 PCB와 라우팅 PCB를 효율적으로 처리하도록 설계된 다재다능한 분산 기계입니다.전자제품 제조에 널리 사용됩니다., LED 조명, 자동차 및 의료 산업에서 PCB 분리 과정에서 높은 정확성과 최소한의 스트레스가 필요합니다.
다기능 PCB 라우터 기계특징:
1둘 다 지원합니다V 점수 및 경로 PCB 분리하나의 기계에서.
2보장합니다깨끗하고, 부러지 않는최소한의 스트레스로 분리됩니다.
3균열, 탈층화 및 부품 손상을 방지합니다.
4일합니다.FR4, 알루미늄, 세라믹, 유연성 및 딱딱한 플렉스 PCB.
5수동 조작을 줄이고 생산 효율을 높입니다.
6다양한 PCB 두께와 재료에 대한 사용자 정의 설정.
7CCD 카메라가정확한 절단 및 정렬.
8FR4, 알루미늄 뒷받침, 세라믹, 딱딱한 플렉스 및 다층 PCB와 작동합니다.
9보호 장치 및 안전용 비상 정지 버튼
10. 미리 설정 된 절단 경로로 쉬운 프로그래밍 및 조작.
다기능 PCB 라우터 기계스펙트럼
| 모델 | SMTID3 오프라인 |
| 작업 영역 | 300x300mm, 사용자 정의 될 수 있습니다 |
| 표 | 이중 |
| 스핀들 | 듀얼, SycoTec 4025HY 라우팅 |
| 나사 막대, 안내 레일, 모듈 | 중국 브랜드 |
| 세르보 모터 | 파나소닉 |
| 전기 정적 제거기 | ADK-801ADK-801 |
| PC | 산업용 |
| 모션 컨트롤 카드 | PI9074 |
| 모니터 | 17인치 |
| 운영체제 | 윈도우 10 |
| 스핀드 속도 | 최대 60000RPM |
| XYZ 구동 속도 | XY.800mm/s, Z.300mm/s |
| 절단 속도 | 0-100mm/s |
| 절단 정확성 | ±0.05mm |
| 전체 전력 | 5KW, 기계 2KW, 진공 청소기 3KW |
| 작업 플랫폼 | 회전 트레이는 두 방향으로 절단 할 수 있습니다 |
| 스핀들 냉각 시스템 | 공기 냉각 |
| 진공청소기 전력 | 3kW 380V 3단계 (최상 진공 청소) |
| 공기 압력 | 00.5-0.7MPa |
| 소음 조절 | < 80 dB |
| 안전장치 | 안전문과 센서 |
| 프로그래밍 | 더 쉬운 프로그래밍을 위해 dxf 파일을 가져올 수 있습니다 |
| PCB 부하 및 부하 | 사용 설명서 |
| 기술 지원 및 교육 | 장비 운영, 프로그래밍, 하드웨어 유지보수 비디오 및 현장 교육 서비스를 제공 |
| 시력 시스템 | CCD 시각 위치 수정 시스템 |
| 경고등 | 삼색등 |
| 작업 범위 보호 커버 | 헥사헤드럴 문의 장님 보호 모드 |
| 차원 | 1500 ((L) x1450 ((W) x1600 ((H) mm |
| 무게 | 약 950kg |

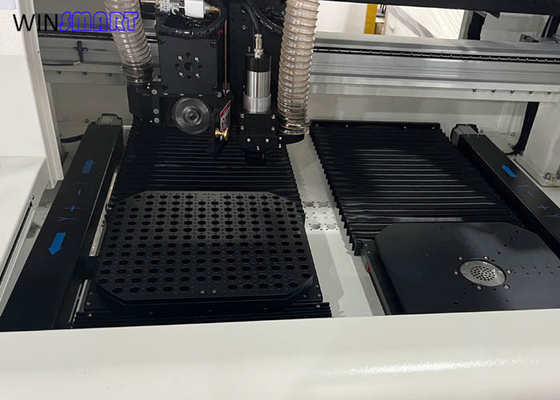

다기능 PCB 라우터 기계자세한 사항:
이 보편 PCB 분리기는 V 절단 및 프레싱 브리지 모두있는 패널을 위해 설계되었으며 V 절단 보드 또는 루팅 보드에만 작동합니다.
기계는 톱날을 구동하는 브러쉬리스 모터가 있으며, 절단 과정에서 먼지 흡수를 줄이기 위해 흡수 및 이온 공기를 사용합니다.
우리는 고속 시코텍 스핀들, 빠른 절단, 진공청소기와 절단부 부러짐 감지 장치가 장착되어 칼 부러진 후 추가 절단과 스크랩을 방지합니다.
그리고 우리는 절단 정확성을 보장하기 위해 주력 제어 Z축 리프팅과 맞춤형 알루미늄 합금 지그를 사용합니다.
다기능 PCB 라우터 기계 응용 프로그램:
1소비자 전자제품
|
|
