| Brand Name: | Winsmart |
| Model Number: | SMTL300 |
| MOQ: | 1 set |
| 가격: | USD1-150K/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C,T/T,Western Union |

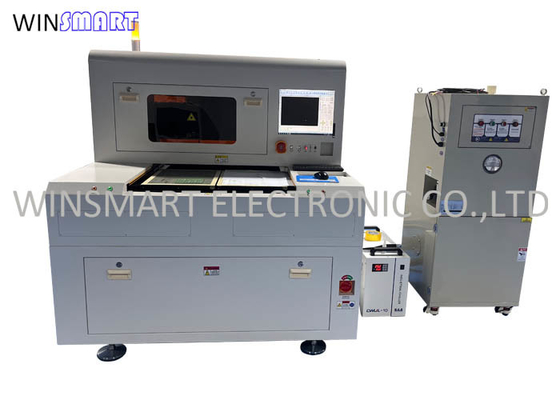

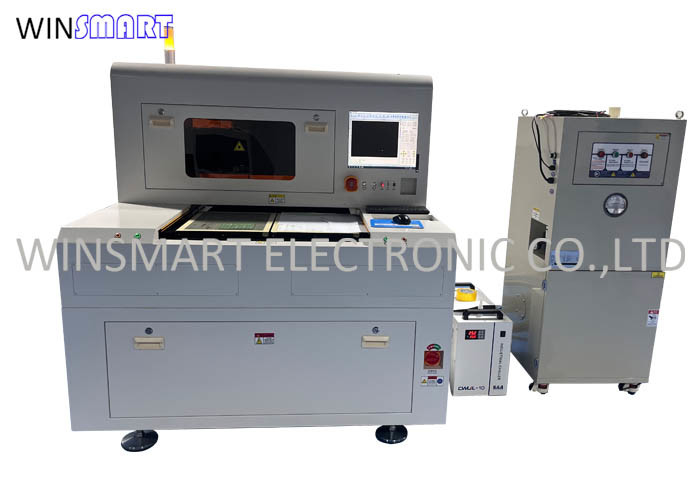

300x300mm 25W UV 레이저 PCB 디패널링 머신
25W UV 레이저 PCB 디패널링 기계 응용 프로그램:
플렉스 PCB 및 딱딱한 PCB 제조에 널리 사용됩니다.
25W UV 레이저 PCB 디패널링 기계 특징:
1복잡한 PCB 설계에 ± 20μm 절단 정확도를 달성합니다.
2기계적 스트레스를 제거하고 균열과 탈 래미네이션을 방지합니다.
3자외선 레이저는 열 손상을 최소화하여 부품들을 보호합니다.
4FR4, 폴리마이드, 세라믹, 그리고 딱딱한 플렉스 PCB와 함께 작동합니다.
5기계적 부러지는 없으므로 후처리 요구 사항을 줄입니다.
6고밀도 연결 (HDI) 을 위한 정확한 미세 구멍을 만듭니다.
7SMT 라인에 통합되거나 독립적인 기계로 사용할 수 있습니다.
8라우터 비트나 블레이드 같은 마모가 없는 절단 도구.
25W UV 레이저 PCB 디패널링 머신사양:
| 모델 | SMTL300, 이중 테이블 |
| 힘 | 380V AC, 50Hz, 20A |
| 압축 공기 | 압축 공기 |
| 기계 차원 | 1450 ((L) x1350 ((W) x1665 ((H) mm |
| 설치 공간 | 3000x3000x2500mm |
| 기계 무게 | 800kg |
| 환경 온도 | 22 ~ 25 °C |
| 온도 변동 | ± 1 °C / 24hr |
| 환경 습도 | 40% ~ 70% (명료한 응축이 허용되지 않습니다) |
| 먼지 없는 등급 | 100000원 이상 |
| 전력 소비 | 6KW |
| 절단 너비 | ≤ 50mm × 50mm |
| 절단재료 | PCB / FPC, LCP / 접착제 및 기타 관련 재료의 전체 절단 / 반 절단 |
| 절단 두께 | ≤ 3mm |
| 절단 속도 | ≤ 3000mm / S |
| 전체 가공 정확도 | ≤ 30um |
| 처리 패턴 | 직선, 슬라이스, 곡선, 이상 등 |
| 레이저 | 355nm 광파 나노초 레이저 |
| 반복 빈도 | 50-150kHz |
| 레이저 전력 | UV 15W@30KHz |
| 펄스 너비 | < 20 ns |
| 에너지 안정성 | 8시간 동안 RMS < 3% |
| 빔 품질 m2 | < 1.3 |
| 모드 | 2500mm/S |
| 보증 | 1년 |
| 서비스 | 해외 교육도 가능합니다. |
25W UV 레이저 PCB 디패널링 머신장점:
25W UV 레이저 PCB 디패널링 머신은 인쇄 회로 보드 (PCB) 를 절단, 드릴링 및 표시하기 위해 설계된 고정밀, 비 접촉 디패널링 솔루션입니다. 전자제품,의료기기, 자동차, 항공우주 및 통신 산업에서 높은 정확성과 최소한의 스트레스가 필요합니다.
그것은 짧은 파장 (355nm) 과 FR4, 폴리마이드, 세라믹 및 알루미늄 뒷받침 기판과 같은 PCB 재료의 높은 흡수 효율성 때문에 PCB 디펜링에 사용됩니다. 이것은 깨끗한 것을 보장합니다.최소 열효과로 정밀한 절단.
|
