| 브랜드 이름: | Winsmart |
| 모델 번호: | SMTID5X |
| 모크: | 1 단위 |
| 가격: | negotiable |
| 포장 세부 사항: | 합판 케이스 |
| 지불 조건: | t/t |

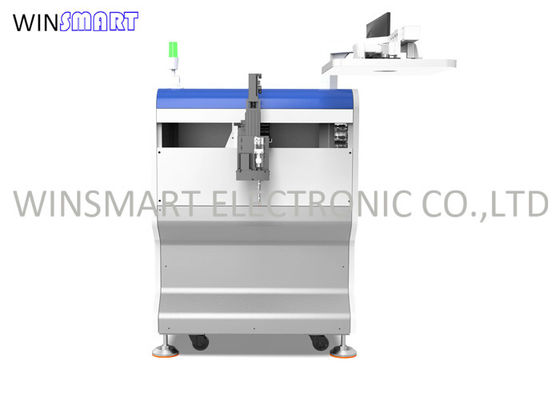

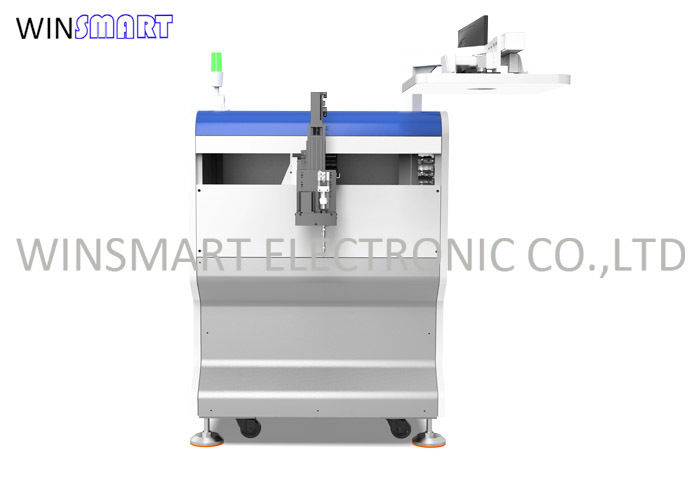

이 인라인 SMT 접착제 분배 기계는 표면 마운트 기술 (SMT) 생산 라인을 위해 설계 된 고 정밀, 완전 자동화된 분배 기계입니다.4축 이동 플랫폼 (X) 으로 통합, Y, Z, R), 컨베이어 시스템 및 고급 CCD 비전 정렬 시스템, 이 분배기는 빨간 접착제, UV 접착제,또는 PCB 보드 또는 다른 전자 부품에 대한 전도성 접착제그것은 고용량, 고정밀 전자 조립 프로세스에 이상적입니다.
1CCD 시각 위치, 장착 장치가 필요 없습니다, 빠른 분배 속도.
2CCD는 자동으로 템플릿을 인식하고 분배 궤도를 생성합니다.
3여러 생산 라인을 위한 분배 및 처리 프로세스를 결합합니다.
4. 다양한 분배 밸브와 제어 시스템과 호환, 작동하기 쉽고, 배우기 쉽고 사용하기 쉽습니다.
SMT 접착제 분배 기계 적용 가능한 접착제:
RTV 흰색 실리콘, 검은색 접착제, 에포시 樹脂, 자외선 접착제, 전도성 접착제, AB 접착제, 열 방출 접착제 등
| 모델 | SMTID5X |
| 자동 접착기 | 네 |
| 분배머리 | 360° 회전 (선택) |
| 접착제 용량 | 2600ml |
| 기울기 각도 분배 | 180° (선택) |
| 접착제 탐지 | 자동 (선택) |
| 프로그래밍 | 시각적 CCD |
| 톱니 | 4 |
| 작업 영역 | 400mm*400*100mm |
| 최대 이동 속도 | 1000mm/s |
| 구동 | 세르보 모터+볼 스크롤 |
| 공기 압력 | ≥0.65Mpa |
| 전력량 | 1.5KW |
| 배급 밸브량 | 1 |
| 반복성 정확성 | ±0.02mm |
| 제어 모드 | IPC + 제어 카드 |
| Y축 | 200mm |
| 기계 차원 | 1200 ((L) x1400 ((W) x1650 ((H) mm |
| 기계 무게 | 300kg |
이 인라인 분배기는 전자제품 제조 산업에서 널리 사용됩니다.
• SMT 빨간 접착제 분배 류는 재공류 용접 전에 부품 고정을 위해.
• LED 모듈 및 스트립 조립 캡슐화 물질 및 접착제의 정확한 적용을 위해.
• 카메라 모듈 및 FPC 조립 UV 또는 구조적 접착제의 마이크로 분배.
• 소비자 전자제품 조립 ∙ 스마트폰, 태블릿, 웨어러블 등
• 자동차 전자제품 ∙ 가혹한 환경에서 부품을 접착 및 밀착하기 위해
| 항목 | 설명 | 브랜드 | 단위 | 양 | 기능 | 언급 |
| 1 | 세르보 모터 | 헤추안/INOVSNCE | SET | 3 | XYZ 회전 | |
| 2 | 세르보 드라이버 | 헤추안/INOVSNCE | SET | 3 | XYZ 전송 | |
| 3 | 스텝 모터 | 레사이 | SET | 1 | R 전송 | |
| 3 | 납 나사 | TBI | SET | 3 | XYZ 전송 | |
| 4 | 가이드 레일 | HIWIN | SET | 3 | XYZ 전송 | |
| 5 | 카메라 | HIK | SET | 1 | 위치 | |
| 6 | 렌즈 | HIK | SET | 1 | 위치 | |
| 7 | 모션 컨트롤러 | 윈스마트 | SET | 1 | ||
| 8 | 빛 | 윈스마트 | PC | 1 | ||
| 9 | 표시 | AOC | PC | 1 | 표시 | |
| 10 | 전원 공급 | 좋은 의미 | PC | 1 |
|
