Ｖ는 PCB 디파넬링 기계를 줄였습니다

V 절단 PCB 디패널링 기계 더 나은 양을 위해 디패널링 과정에서 PCB에 최소한의 기계적 스트레스를 보장

모든 범주

SMT 공급 장치 카트

저희와 연락

Ms. Amy

info@smtfullsolution.com

+86-138-28939112

+8613829839112

지금 연락하세요

V 절단 PCB 디패널링 기계 더 나은 양을 위해 디패널링 과정에서 PCB에 최소한의 기계적 스트레스를 보장

브랜드 이름:	Winsmart
모델 번호:	SMTPD2
모크:	1개 단위
Price:	negotiable
포장 세부 사항:	합판 케이스
지불 조건:	티/티

상세 정보

제품 설명

상세 정보

원래 장소:

구동 모드:

공기의 압력:

0.4-0.6Mpa

절단 두께:

0.6-3.5mm

절단 길이:

580mm

반복 능력:

±2 μm

PCB 재료:

알루미늄, CEM, FR4

금속 코어 V 컷 PCB 디패널라이저

절단 속도:

0-300mm/초

안전 기능:

비상정지 버튼, 안전커버

점검 화면:

PCB 연결:

780x300x450mm

조절할 수 있는

블레이드 재질:

작동 모드:

전원 공급 장치:

220V/50Hz 또는 110V/60Hz

최대 구성 요소:

높이 60mm

공급 능력:

500 단위/년

강조하다:

V 절단 PCB 접착 기계 최소한의 스트레스

PCB 분해 기계 더 나은 양

V 절단 정렬 기계 기계적 스트레스

제품 설명

V 컷 PCB 분리 장비, 분리 과정 중 PCB에 가해지는 기계적 스트레스를 최소화하여 수율 향상

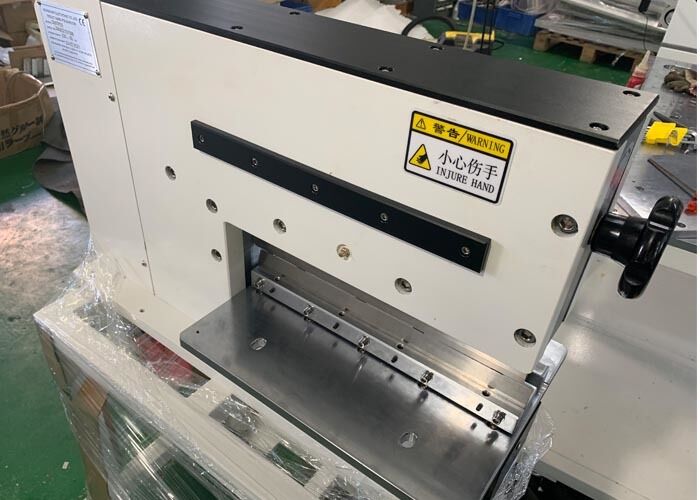

V 컷 PCB 분리 장비 설명:

이 V 컷 PCB 분리 장비는 사전 홈 가공된 V 홈이 있는 PCB 패널을 절단하고 분할하기 위해 특별히 설계된 전문 정밀 분리 장비입니다. 정확한 기계식 롤링 절단 구조를 채택하여 트레이스를 잡아당기거나 기판을 깨뜨리거나 솔더 조인트 및 SMD 부품을 손상시키지 않고 깨끗하고 부드러우며 낮은 스트레스로 보드를 분리합니다.

조절 가능한 블레이드 높이, 플랫폼 위치 및 절단 속도를 특징으로 하며, 다양한 PCB 두께, V 홈 깊이 및 FR4 및 알루미늄 기판과 같은 다양한 보드 재료와 호환됩니다. 안정적인 블레이드 보정 및 최소 절단 편차로 일관된 분리 품질과 대량 생산을 위한 높은 반복성을 보장합니다.

구조가 컴팩트하고 작동이 간편하며 유지 보수가 적은 이 V 컷 분리기는 보드 파손 및 제품 불량률을 줄이면서 생산 효율성을 크게 향상시키므로 SMT 조립, 전자 제품 제조 및 배치 PCB 처리에 이상적인 솔루션입니다.

V 컷 PCB 분리 장비 특징:

1). 공압 구동, 전기 하이브리드 설계, 이중 직선 칼 절단, 정밀 SMD 시트, 알루미늄 회로 기판 분할에 적합합니다.
2). 모든 두께의 PCB에 적합한 보링 작업, 절단 보드 스트로크는 2mm 미만으로 작동 안전에 대한 우려가 없습니다.
3). 보드 절단 시 발생하는 내부 응력을 180μST 미만으로 줄여 주석 균열을 방지하고 정밀 부품 손상을 방지합니다.
4). V 홈 가장자리와 부품 폭은 0.3mm, 높이는 50mm로 절단합니다.
5). 블레이드는 재연마 가능
6). 절단 응력은 300 uE 미만입니다.

V 컷 PCB 분리 장비 사양:

모델	SMTPD2
구동 방식	공압
블레이드 길이	600mm
절단 고정구	사용 가능
보증	1년
PCB 공급	수동
PCB 재질	알루미늄, CEM, FR4
반복성	±2 μm
제어 시스템	수동
이름	공압 PCB 분리기

V 컷 PCB 분리 장비 응용 분야:

현대 V 홈 가공 PCB 산업에서 널리 사용되며, 부품 손상을 방지하기 위해 절단 효과를 향상시킵니다.

표준 기계가 귀하의 응용 분야에 적합한지 확인하기 위해 패널의 다음 매개변수를 제공해 주십시오:

1. 최대 부품 높이

2. 부품과 V 홈 사이의 최소 거리

3. 최대 패널 길이

V 컷 PCB 분리 장비 장점:

열 응력 없음: 레이저 또는 라우터 방식과 달리 기계적 절단은 열 축적을 방지합니다.

높은 절단 정확도: 밀집된 알루미늄 보드의 깨끗하고 버(burr) 없는 분리.

무분진 작업: 기계적 라우팅과 같은 잔해나 먼지가 없습니다.

두꺼운 PCB 지원: 견고하고 고전류 보드 재료를 위해 설계되었습니다.

긴 보드 호환성: LED 스트립 및 선형 조명 응용 분야에 이상적입니다.

반복 가능한 결과: 고부하 생산 전반에 걸쳐 일관된 품질.

포장 및 배송:

제품 포장:

PCB 분리기 장비는 운송 중 손상을 방지하기 위해 튼튼한 골판지 상자에 포장됩니다.
필요한 모든 액세서리 및 부품은 상자 안에 안전하게 배치됩니다.
상자에는 제품 이름과 사양이 라벨링되어 쉽게 식별할 수 있습니다.

배송:

제품은 신뢰할 수 있는 택배 서비스를 통해 적시에 안전하게 배송됩니다.
고객은 배송 상태를 추적하기 위한 추적 번호를 받게 됩니다.
배송 비용은 고객의 위치 및 배송 선호도에 따라 계산됩니다.
해외 고객은 주문 수령 시 추가 관세를 지불해야 할 수 있습니다.
